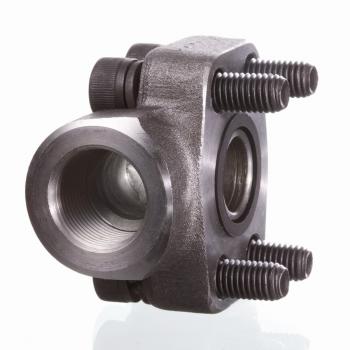

AFS 90 G U (3000 / 6000 PSI)

Ввертный фланец BSP, угол 90°

Материал:

S355J2G3 (ST52.3)

Норма:

SAE J 518 C ISO 6162

Модель:

Ввертный фланец SAE

Защита поверхности:

Смазка черным маслом

Свойства

Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!

PB = макс. рабочее давление

С комплектом винтов UNC и кольцом круглого сечения

Варианты изделия

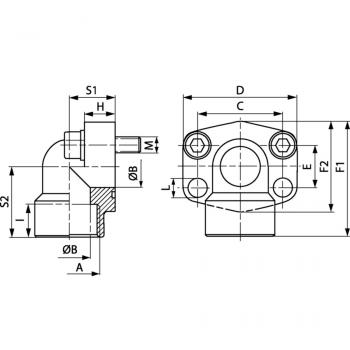

Наименование	S1	D	C	B	A	Подробности
AFS 80/90 G U	20 mm	54 mm	38.1 mm	13 mm	G 1/2" -14	Подробнее
AFS 80/90 G U 038	20 mm	54 mm	38.1 mm	13 mm	G 3/8" -19	Подробнее
AFS 100/90 G U	24 mm	65 mm	47.6 mm	19 mm	G 3/4" -14	Подробнее
AFS 102/90 G U	28 mm	70 mm	52.4 mm	25 mm	G 1" -11	Подробнее
AFS 104/90 G U	34 mm	79 mm	58.7 mm	32 mm	G 1.1/4" -11	Подробнее
AFS 106/90 G U	38 mm	93 mm	69.9 mm	38 mm	G 1.1/2" -11	Подробнее
AFS 108/90 G U	42 mm	110 mm	77.8 mm	51 mm	G 2" -11	Подробнее
AFS 401/90 G U 012	20 mm	54 mm	40.5 mm	13 mm	G 1/2" -14	Подробнее
AFS 401/90 G U 038	20 mm	54 mm	40.5 mm	13 mm	G 3/8" -19	Подробнее
AFS 402/90 G U	28 mm	70 mm	50.8 mm	19 mm	G 3/4" -14	Подробнее
AFS 403/90 G U	34 mm	79 mm	57.2 mm	25 mm	G 1" -11	Подробнее
AFS 404/90 G U	38 mm	93 mm	66.7 mm	32 mm	G 1.1/4" -11	Подробнее
AFS 405/90 G U	42 mm	110 mm	79.4 mm	38 mm	G 1.1/2" -11	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
