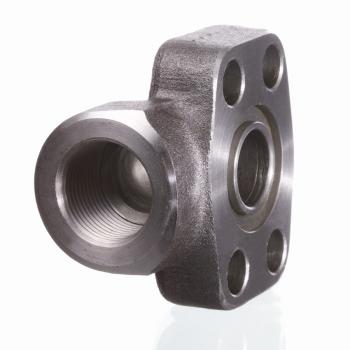

AFS 102/90 N

Ввертный фланец SAE, NPT, угол 90°
S1:
28 mm
M метр:
M 10 x 35
C:
52.4 mm
B:
25 mm

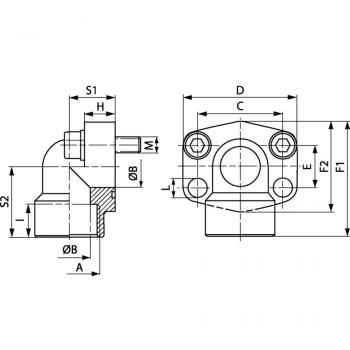

Описание продукта

S128 mm
M метрM 10 x 35
C52.4 mm
B25 mm
ANPT 1" -11,5
E26.2 mm
H19 mm
L11 mm
Типоразмер1"
PB315 bar
I20 mm
M unc5/16" x 1.1/4"
S243 mm
F170 mm

Свойства

МатериалS355J2G3 (ST52.3)
НормаSAE J 518 C  ISO 6162
МодельВвертный фланец SAE
Защита поверхностиСмазка черным маслом
КонструкцияУгол 90°
КреплениеОтверстие под винт
Серия давления3000 psi
  • Указания
  • Zubehr gehrt zu
  • Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
