AFS 404/90 N
Ввертный фланец SAE, NPT, угол 90°

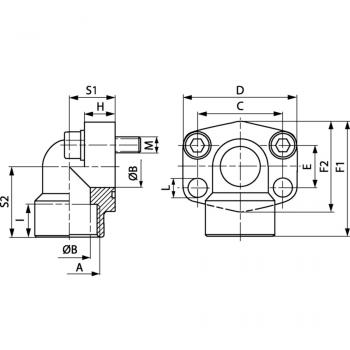

Описание продукта
| S1 | 38 mm |
| M метр | M 14 x 45 |
| C | 66.7 mm |
| B | 32 mm |
| A | NPT 1.1/4" |
| E | 31.8 mm |
| H | 25 mm |
| Типоразмер | 1.1/4" |
| PB | 400 bar |
| I | 25 mm |
| M unc | 1/2" x 1.3/4" |
| S2 | 56 mm |
| F1 | 95 mm |
Свойства
| Материал | S355J2G3 (ST52.3) |
| Норма | SAE J 518 C ISO 6162 |
| Модель | Ввертный фланец SAE |
| Защита поверхности | Смазка черным маслом |
| Конструкция | Угол 90° |
| Крепление | Отверстие под винт |
| Серия давления | 6000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указанное максимальное рабочее давление относится к фланцу! Фактическое рабочее давление определяется трубой (толщиной стенок) и ее качеством!Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
