HK 9RS 02 BG0

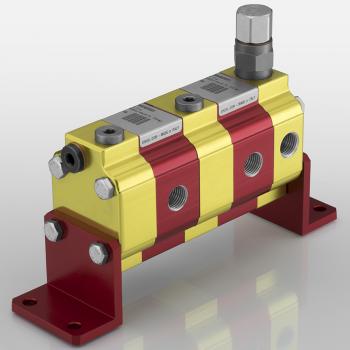

Шестеренный делитель потока Размер 0 9RS 2-контурный
Исполнение:
с центральным клапаном выравнивания фаз
наружный отвод слива
Adjustment range DBV: 70-210 bar
Pressure difference:
макс. 30 бар (между секциями)
Свойства
| Исполнение | с центральным клапаном выравнивания фаз наружный отвод слива Adjustment range DBV: 70-210 bar |
| Pressure difference | макс. 30 бар (между секциями) |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.

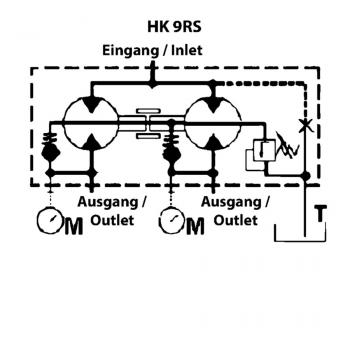

Данные делители потока предназначены для питания двух независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %одинаковая установка давления для всех контуровдиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого в Т-образном фитинге извлечь внутренний винт с цилиндрической головкой и закрыть отверстие заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление
p2: макс. пиковое давление
Варианты изделия

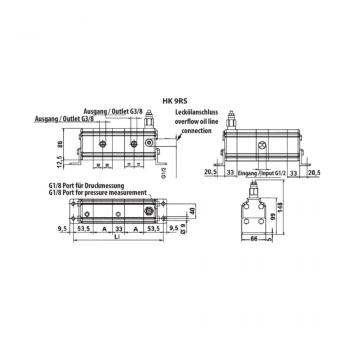

| Наименование | D | C | B | A | E | Подробности |
| HK 9RS 02E 01 | 32.5 mm | 46 mm | 187.6 mm | 29.3 mm | 54.25 mm | Подробнее |
| HK 9RS 02E 04 | 32.5 mm | 46 mm | 192 mm | 31.5 mm | 54.25 mm | Подробнее |
| HK 9RS 02E 02 | 32.5 mm | 46 mm | 188.8 mm | 29.9 mm | 54.25 mm | Подробнее |
| HK 9RS 02E 06 | 32.5 mm | 46 mm | 197 mm | 34 mm | 54.25 mm | Подробнее |
| HK 9RS 02E 05 | 32.5 mm | 46 mm | 194 mm | 32.5 mm | 54.25 mm | Подробнее |
