HK 9RV 02 BG0

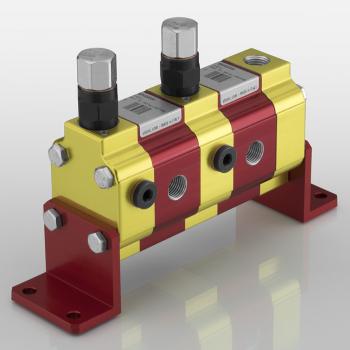

Шестеренный делитель потока Размер 0 9RV 2-контурный
Исполнение:
с клапаном выравнивания фаз и подпиточным клапаном в каждой секции  наружный отвод слива  Adjustment range DBV: 7-210 bar
Pressure difference:
макс. 30 бар (между секциями)

Свойства

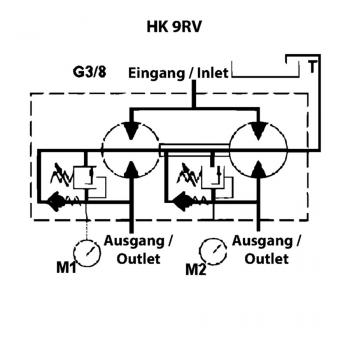

Исполнениес клапаном выравнивания фаз и подпиточным клапаном в каждой секции  наружный отвод слива  Adjustment range DBV: 7-210 bar
Pressure differenceмакс. 30 бар (между секциями)
  • Указания
  • Описание
  • Дополнительная информация
  • Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.
Данные делители потока предназначены для питания двух независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %возможна установка разного давления в каждом контуредиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого Т-?образный фитинг закрыть заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление p2: макс. пиковое давление

Варианты изделия

НаименованиеD CBA EПодробности
HK 9RV 02C 0432.5 mm46 mm192 mm31.5 mm54.25 mmПодробнее
HK 9RV 02C 0532.5 mm46 mm194 mm32.5 mm54.25 mmПодробнее
HK 9RV 02C 0632.5 mm46 mm197 mm34 mm54.25 mmПодробнее
HK 9RV 02C 0132.5 mm46 mm187.6 mm29.3 mm54.25 mmПодробнее
HK 9RV 02C 0232.5 mm46 mm188.8 mm29.9 mm54.25 mmПодробнее
