HK 9RV 02C 02

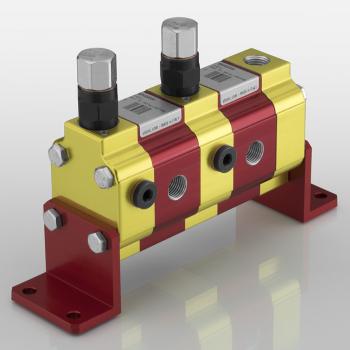

Шестеренный делитель потока Размер 0 9RV 2-контурный

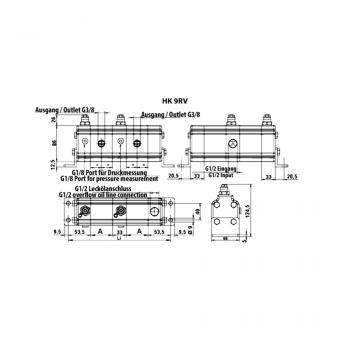

D:
32.5 mm
C:
46 mm
B:
188.8 mm
A:
29.9 mm

Описание продукта

D32.5 mm
C46 mm
B188.8 mm
A29.9 mm
E54.25 mm
H50 mm
F88.3 mm
F1123.3 mm

Свойства

Исполнениес клапаном выравнивания фаз и подпиточным клапаном в каждой секции  наружный отвод слива  Adjustment range DBV: 7-210 bar
Pressure differenceмакс. 30 бар (между секциями)
  • Указания
  • Описание
  • Дополнительная информация
  • Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.
Данные делители потока предназначены для питания двух независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %возможна установка разного давления в каждом контуредиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого Т-?образный фитинг закрыть заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление p2: макс. пиковое давление
