HK 9RD 04 BG0
Шестеренный делитель потока Размер 1 9RD 4-контурный
Исполнение:
без клапана выравнивания фаз
внутренний отвод слива
Pressure difference:
макс. 30 бар (между секциями)
Свойства
| Исполнение | без клапана выравнивания фаз внутренний отвод слива |
| Pressure difference | макс. 30 бар (между секциями) |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.Графики и электрические схемы в качестве принципиальных схем действительны также для данного 4-контурного дозатора
Данные делители потока предназначены для питания четырех независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление
p2: макс. пиковое давление
Варианты изделия

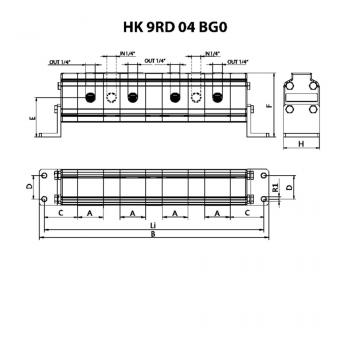

| Наименование | D | C | B | A | E | Подробности |
| HK 9RD 04 05 | 32.5 mm | 46 mm | 305 mm | 32.5 mm | 54.25 mm | Подробнее |
| HK 9RD 04 04 | 32.5 mm | 46 mm | 301 mm | 31.5 mm | 54.25 mm | Подробнее |
| HK 9RD 04 06 | 32.5 mm | 46 mm | 311 mm | 34 mm | 54.25 mm | Подробнее |
| HK 9RD 04 02 | 32.5 mm | 46 mm | 294.6 mm | 29.9 mm | 54.25 mm | Подробнее |
| HK 9RD 04 01 | 32.5 mm | 46 mm | 292.2 mm | 29.3 mm | 54.25 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
