HK 9RD 04 01

Шестеренный делитель потока Размер 1 9RD 4-контурный
D:
32.5 mm
C:
46 mm
B:
292.2 mm
A:
29.3 mm

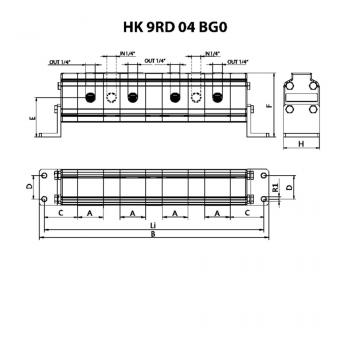

Описание продукта

D32.5 mm
C46 mm
B292.2 mm
A29.3 mm
E54.25 mm
H50 mm
F88.3 mm

Свойства

Исполнениебез клапана выравнивания фаз  внутренний отвод слива
Pressure differenceмакс. 30 бар (между секциями)
  • Указания
  • Описание
  • Дополнительная информация
  • Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.Графики и электрические схемы в качестве принципиальных схем действительны также для данного 4-контурного дозатора
Данные делители потока предназначены для питания четырех независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление p2: макс. пиковое давление
Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
