HK 9RD 04 06

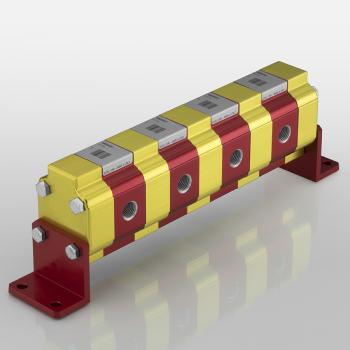

Шестеренный делитель потока Размер 1 9RD 4-контурный
Описание продукта

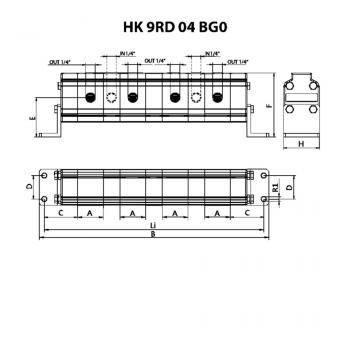

| D | 32.5 mm |
| C | 46 mm |
| B | 311 mm |
| A | 34 mm |
| E | 54.25 mm |
| H | 50 mm |
| F | 88.3 mm |
Свойства
| Исполнение | без клапана выравнивания фаз внутренний отвод слива |
| Pressure difference | макс. 30 бар (между секциями) |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.Графики и электрические схемы в качестве принципиальных схем действительны также для данного 4-контурного дозатора
Данные делители потока предназначены для питания четырех независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление
p2: макс. пиковое давление
