HK 9RV 04 BG0

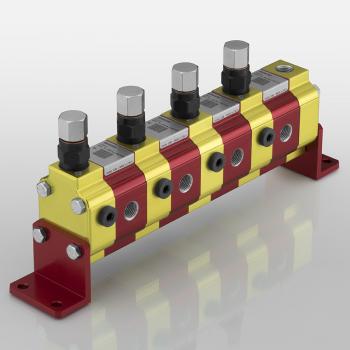

Шестеренный делитель потока Размер 1 9RV 4-контурный
Исполнение:
с клапаном выравнивания фаз и подпиточным клапаном в каждой секции  наружный отвод слива  Adjustment range DBV: 7-210 bar
Pressure difference:
макс. 30 бар (между секциями)

Свойства

Исполнениес клапаном выравнивания фаз и подпиточным клапаном в каждой секции  наружный отвод слива  Adjustment range DBV: 7-210 bar
Pressure differenceмакс. 30 бар (между секциями)
  • Указания
  • Описание
  • Дополнительная информация
  • Zubehr gehrt zu

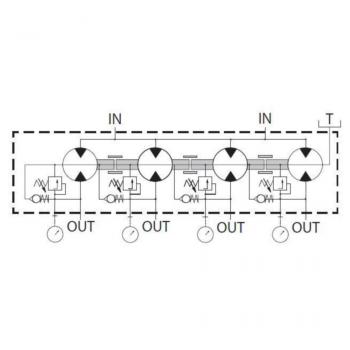

При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.Графики и электрические схемы в качестве принципиальных схем действительны также для данного 4-контурного дозатора
Данные делители потока предназначены для питания четырех независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %возможна установка разного давления в каждом контуредиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого Т-?образный фитинг закрыть заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление p2: макс. пиковое давление

Варианты изделия

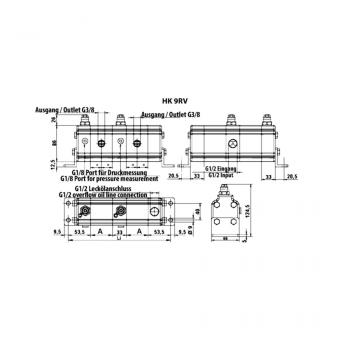

НаименованиеD CBA EПодробности
HK 9RV 04C 0232.5 mm46 mm294.6 mm29.9 mm54.25 mmПодробнее
HK 9RV 04C 0632.5 mm46 mm311 mm34 mm54.25 mmПодробнее
HK 9RV 04C 0132.5 mm46 mm292.2 mm29.3 mm54.25 mmПодробнее
HK 9RV 04C 0532.5 mm46 mm305 mm32.5 mm54.25 mmПодробнее
HK 9RV 04C 0432.5 mm46 mm301 mm31.5 mm54.25 mmПодробнее
Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
