HK 9RV 04C 01

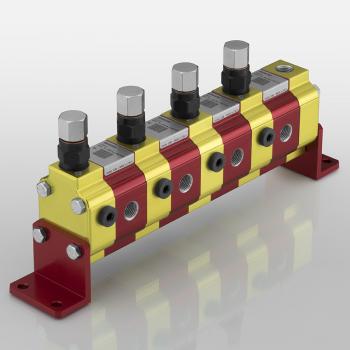

Шестеренный делитель потока Размер 1 9RV 4-контурный
Описание продукта

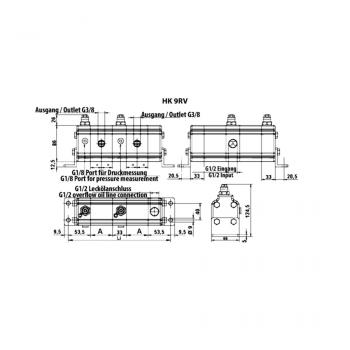

| D | 32.5 mm |
| C | 46 mm |
| B | 292.2 mm |
| A | 29.3 mm |
| E | 54.25 mm |
| H | 50 mm |
| F | 88.3 mm |
| F1 | 123.3 mm |
Свойства
| Исполнение | с клапаном выравнивания фаз и подпиточным клапаном в каждой секции наружный отвод слива Adjustment range DBV: 7-210 bar |
| Pressure difference | макс. 30 бар (между секциями) |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.Графики и электрические схемы в качестве принципиальных схем действительны также для данного 4-контурного дозатора
Данные делители потока предназначены для питания четырех независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %возможна установка разного давления в каждом контуредиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого Т-?образный фитинг закрыть заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление
p2: макс. пиковое давление
