HK 9RV 02 BG1

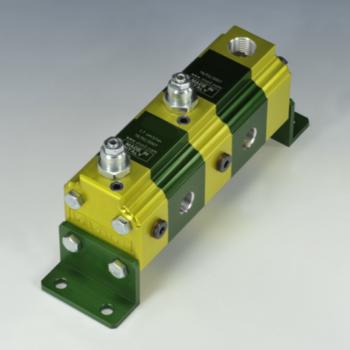

Шестеренный делитель потока Размер 1 9RV 2-контурный
Исполнение:
с клапаном выравнивания фаз и подпиточным клапаном в каждой секции
наружный отвод слива
Adjustment range DBV: 7-210 bar
Pressure difference:
макс. 30 бар (между секциями)
Свойства
| Исполнение | с клапаном выравнивания фаз и подпиточным клапаном в каждой секции наружный отвод слива Adjustment range DBV: 7-210 bar |
| Pressure difference | макс. 30 бар (между секциями) |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.
Данные делители потока предназначены для питания двух независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %возможна установка разного давления в каждом контуредиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого Т-?образный фитинг закрыть заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление
p2: макс. пиковое давление
Варианты изделия

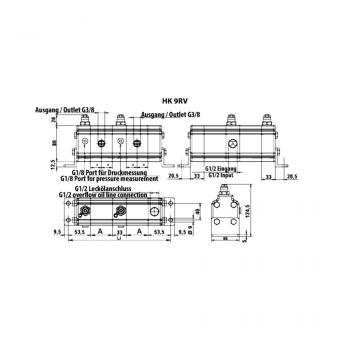

| Наименование | A | Подробности |
| HK 9RV 02 A 18 | 44 mm | Подробнее |
| HK 9RV 02 A 20 | 46 mm | Подробнее |
| HK 9RV 02 A 21 | 48 mm | Подробнее |
| HK 9RV 02 A 23 | 50 mm | Подробнее |
| HK 9RV 02 A 25 | 52 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
