HK 9RS 04 BG1

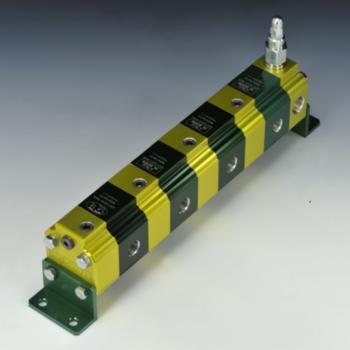

Шестеренный делитель потока Размер 1 9RS 4-контурный
Исполнение:
с центральным клапаном выравнивания фаз
наружный отвод слива
Adjustment range DBV: 70-210 bar
Pressure difference:
макс. 30 бар (между секциями)
Свойства
| Исполнение | с центральным клапаном выравнивания фаз наружный отвод слива Adjustment range DBV: 70-210 bar |
| Pressure difference | макс. 30 бар (между секциями) |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
При вводе установки в эксплуатацию первый пуск шестеренных делителей потока должен происходить без нагрузки.Графики и электрические схемы в качестве принципиальных схем действительны также для данного 4-контурного дозатора
Данные делители потока предназначены для питания четырех независимых гидравлических систем одним насосомПогрешность в разделении потока около 3 %одинаковая установка давления для всех контуровдиапазон настройки клапанов 70 - 210 бар, другие диапазоны настройки - по запросувозможно переоборудование на внутренний отвод слива - для этого в Т-образном фитинге извлечь внутренний винт с цилиндрической головкой и закрыть отверстие заглушкой G1/2" (перед переоборудованием обязательно проконсультируйтесь с изготовителем!)Расчет шестеренный делитель потока: qi = Q/z * 1000/nqi = объем двигателя/секция [см3]; Q = объемный расход на входе всего [л/мин]; z = количество секций; n = частота вращения [об/мин]
Recommended speed: 1800 - 2000 rpm
p1: макс. рабочее давление
p2: макс. пиковое давление
Варианты изделия

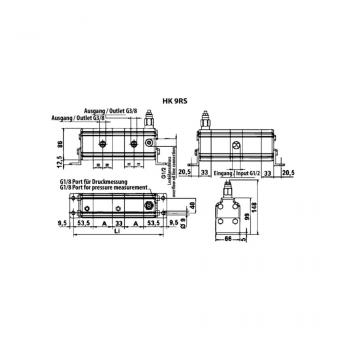

| Наименование | A | Подробности |
| HK 9RS 04 D 18 | 44 mm | Подробнее |
| HK 9RS 04 D 20 | 46 mm | Подробнее |
| HK 9RS 04 D 21 | 48 mm | Подробнее |
| HK 9RS 04 D 23 | 50 mm | Подробнее |
| HK 9RS 04 D 25 | 52 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
