HK SMX

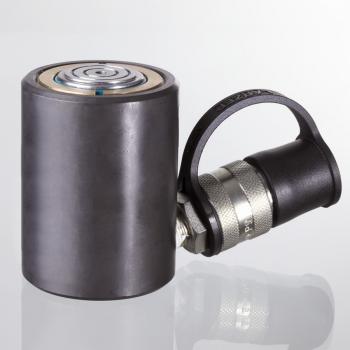

Плоский цилиндр 700 бар одностороннего действия с пружинным возвратом штока

Материал:

Сталь

Рабочее давление:

макс. 700 бар

Исполнение:

Закаленная головка блока цилиндров Хромированные поршни макс. ход 16 мм Пружинный возвратный механизм

Свойства

Материал	Сталь
Рабочее давление	макс. 700 бар
Исполнение	Закаленная головка блока цилиндров Хромированные поршни макс. ход 16 мм Пружинный возвратный механизм

Указания
Описание
Комплект поставки

Attention: Please observe separate safety precautions for working with 700 bar equipment (see technical information)!

Плоские цилиндры объединяют компактную конструкцию в сочетании с максимальным ходом. Идеально подходят для эксплуатации в ограниченном пространстве.Следует учитывать, что на направляющие кольца не передаются боковые усилия.Плоское, компактное исполнениеКрепежные отверстия для стационарного использования

с быстродействующей муфтой 3/8"-18 NPT

Варианты изделия

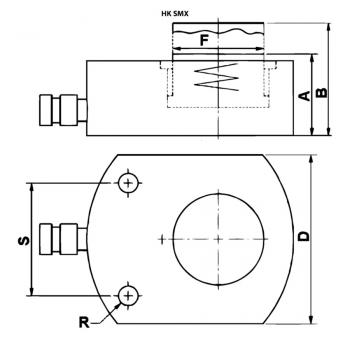

Наименование	D	B	A	S	F	Подробности
HK SMX 00406	41 mm	38.5 mm	32.5 mm	28 mm	25 mm	Подробнее
HK SMX 00416	41 mm	58.5 mm	42.5 mm	28 mm	25 mm	Подробнее
HK SMX 01011	56 mm	54 mm	43 mm	37 mm	38 mm	Подробнее
HK SMX 02211	80 mm	63 mm	52 mm	50 mm	57 mm	Подробнее
HK SMX 03013	95 mm	72 mm	59 mm	52 mm	60 mm	Подробнее
HK SMX 05016	114 mm	84 mm	68 mm	67 mm	78 mm	Подробнее
HK SMX 07516	140 mm	95 mm	79 mm	75 mm	95 mm	Подробнее
HK SMX 10016	158 mm	103 mm	87 mm	76 mm	108 mm	Подробнее
HK SMX 15016	194 mm	116 mm	100 mm	117 mm	134 mm	Подробнее
