HK DHE X 00 AC

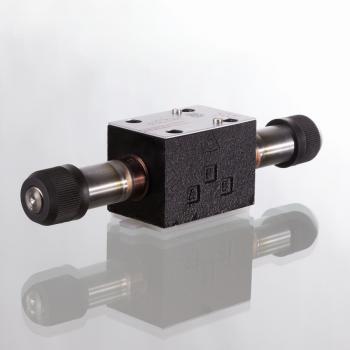

Клапан с электроуправлением NG 6 без катушки
Рабочее давление:
P, A, B: макс. 350 бар / T: макс. 160 бар
Исполнение:
4/2-ходовой или 4/3-ходовой клапан
3-chamber valve
с аварийным ручным управлением
для катушек переменного тока
Крепление:
4 винта с внутренним шестигранником М5х30 12.9
Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden
Объемный поток:
макс. 80 л/мин (учитывать характеристики)
Свойства
| Рабочее давление | P, A, B: макс. 350 бар / T: макс. 160 бар |
| Исполнение | 4/2-ходовой или 4/3-ходовой клапан 3-chamber valve с аварийным ручным управлением для катушек переменного тока |
| Крепление | 4 винта с внутренним шестигранником М5х30 12.9 Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden |
| Объемный поток | макс. 80 л/мин (учитывать характеристики) |

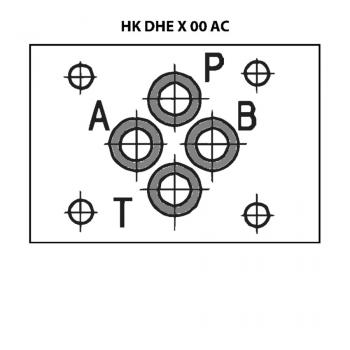

| Соединение | ISO/Cetop 03 size 6 |
- Указания
- Описание
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки

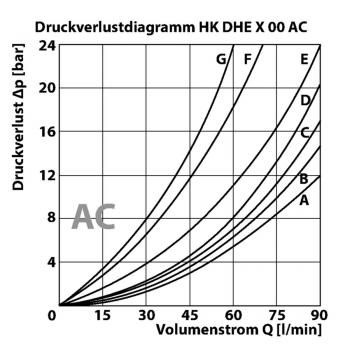

Клапаны с обозначением (P) являются клапанами со сниженной утечкой масла. При количестве жидкости >70% от номинального значения здесь следует учитывать возможное существенное падение давления!Клапаны со сниженной утечкой масла устанавливаются в качестве пилотных клапанов для электромагнитных клапанов с предварительной настройкой.При использовании клапана со сниженной утечкой масла типа HK DH* 0711 P *** в качестве пилотного клапана переключается среднее положение главного вентиля.The O-rings (NBR 70° Shore A) for the valve port can be ordered as spare part separately under the following article number: 4 pieces OR8.73-1.78

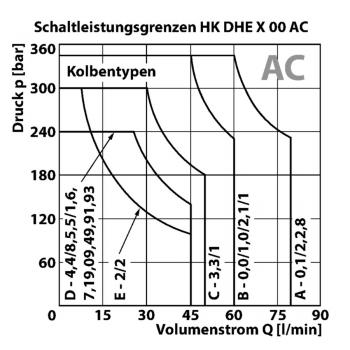

Применяются только для катушек переменного тока (AC)Пределы разрывной мощности - см. технические характеристики
Другие соединения и исполнения, а также объемные расходы и пределы разрывной мощности по запросу

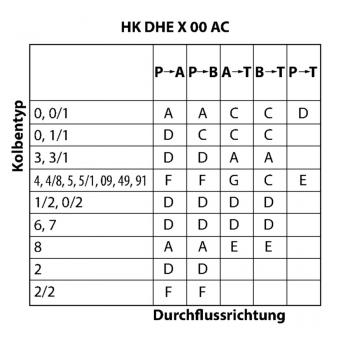

Piston type example: [A/B/PT] = [A blocked / B blocked / P+T connected]
без катушки и штекера
Варианты изделия
| Наименование | Исполнение | перекрытие | Подробности |
| HK DHE 0610 X 00AC | пружинный возврат | отрицат. (открыт) | Подробнее |
| HK DHE 0611 X 00AC | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHE 0613 X 00AC | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHE 0614 X 00AC | пружинный возврат | отрицат. (открыт) | Подробнее |
| HK DHE 0630 2 X 00AC | пружинный возврат | отрицат. (открыт) | Подробнее |
| HK DHE 0631 2A 00AC | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHE 0631 2 X 00AC | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHE 0632 2 X 00AC | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHE 0710 X 00AC | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
| HK DHE 0710 9 X 00AC | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
| HK DHE 0711 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0713 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0714 X 00AC | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
| HK DHE 0714 9 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0716 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0717 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0718 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0719 1 X 00AC | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHE 0751 2 X 00AC | 2 паза | положит. (закрыт) | Подробнее |
| HK DHE 0711 P X 00AC | пружинный возврат в позицию 0, со снижением утечки масла | положит. (закрыт) | Подробнее |
| HK DHE 0713 P X 00AC | пружинный возврат в позицию 0, со снижением утечки масла | положит. (закрыт) | Подробнее |
