HK DH08/09

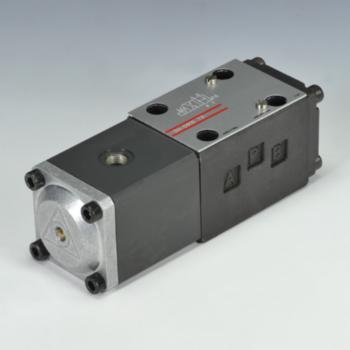

Ходовой клапан NG6, с пневматическим управлением
Рабочее давление:
P, A, B: макс. 350 бар / T: макс. 100 бар
Исполнение:
4/2-ходовой или 4/3-ходовой клапан
Крепление:
4 винта с внутренним шестигранником М5х50 12.9  Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden
Объемный поток:
макс. 50 л/мин (учитывать характеристики)

Свойства

Рабочее давлениеP, A, B: макс. 350 бар / T: макс. 100 бар
Исполнение4/2-ходовой или 4/3-ходовой клапан
Крепление4 винта с внутренним шестигранником М5х50 12.9  Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden
Объемный потокмакс. 50 л/мин (учитывать характеристики)

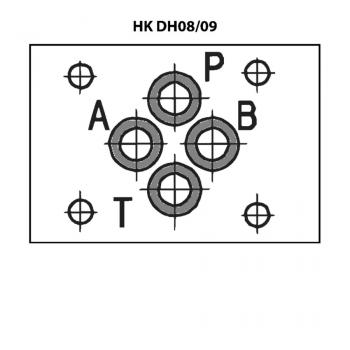

СоединениеISO/Cetop 03 size 6
  • Указания
  • Описание
  • Указание по заказу
  • Zubehr gehrt zu
The O-rings (NBR 70° Shore A) for the valve port can be ordered as spare part separately under the following article number: 4 pieces OR8.73-1.78
Пневматическая настройка с аварийным ручным управлениемМин. пневматическое управляющее давление 2 бар / рекомендуемое пневматическое управляющее давление 12 барРезьба на напорном соединении со стороны управляющего давления IG 1/8"
Другие соединения и исполнения по запросу

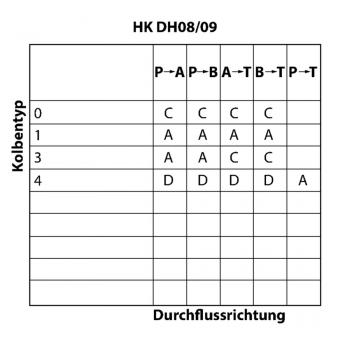

Piston type example: [A/B/PT] = [A blocked / B blocked / P+T connected]

Варианты изделия

НаименованиеИсполнениеперекрытиеПодробности
HK DH08 10пружинный возвратотрицат. (открыт)Подробнее
HK DH08 31 2пружинный возвратположит. (закрыт)Подробнее
HK DH09 10пружинный возврат в позицию 0отрицат. (открыт)Подробнее
HK DH09 11пружинный возврат в позицию 0положит. (закрыт)Подробнее
HK DH09 13пружинный возврат в позицию 0положит. (закрыт)Подробнее
HK DH09 14пружинный возврат в позицию 0отрицат. (открыт)Подробнее
