HK DHA
Клапан с электроуправлением NG 6, с взрывозащитой
Рабочее давление:
P, A, B: макс. 350 бар / T: макс. 120 бар
Исполнение:
4/2-ходовой или 4/3-ходовой клапан
Крепление:
4 винта с внутренним шестигранником М5х50 12.9
Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden
Объемный поток:
макс. 70 л/мин (учитывать характеристики)
Свойства
| Рабочее давление | P, A, B: макс. 350 бар / T: макс. 120 бар |
| Исполнение | 4/2-ходовой или 4/3-ходовой клапан |
| Крепление | 4 винта с внутренним шестигранником М5х50 12.9 Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden |
| Объемный поток | макс. 70 л/мин (учитывать характеристики) |

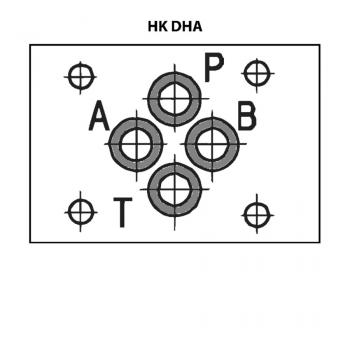

| Соединение | ISO/Cetop 03 size 6 |
- Указания
- Описание
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
The O-rings (NBR 70° Shore A) for the valve port can be ordered as spare part separately under the following article number: 4 pieces OR8.73-1.78
Электрическая настройка с магнитами со взрывозащитой тип OA / 24 VDCдля магнитов проведены испытания типового образца на соответствие директиве ATEX 94/9/CE Ex II 2G EEx d II C T6/T4/T3Потребляемая мощность магнитов 8 ВтСоединительная резьба магнитов GK: 1/2" ISO/UNI-6125 (коническая)Соединительная резьба магнитов M: M20x1,5 UNI-4535Доступ к внутренней зажимной гильзе магнитов возможен после снятия верхней части катушкиМакс. объемный расход 70 л/мин при p = 100 бар Макс. объемный расход 40 л/мин при p = 210 бар Макс. объемный расход 20 л/мин при p = 320 бар
Другие соединения и исполнения по запросуКабельные вводы HK PA MC GK или HK PAM MC M заказываются отдельно.
Piston type example: [A/B/PT] = [A blocked / B blocked / P+T connected]
с катушкой 24DCбез кабельных вводов
Варианты изделия
| Наименование | Исполнение | перекрытие | Подробности |
| HK DHA 0631 2 GK 24 | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHA 0631 2 M 7 24 | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DHA 0710 GK 24 | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
| HK DHA 0711 GK 24 | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHA 0713 GK 24 | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHA 0713 M 7 24 | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DHA 0714 GK 24 | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
