HK DH01

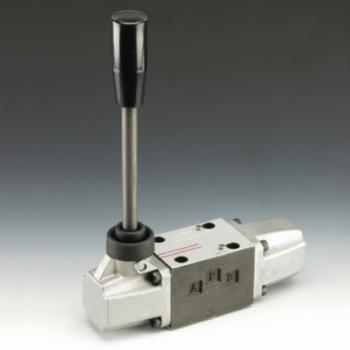

Клапан с ручным управлением NG 6
Рабочее давление:
P, A, B: макс. 350 бар / T: макс. 160 бар
Исполнение:
4/2-ходовой или 4/3-ходовой клапан
Крепление:
4 винта с внутренним шестигранником М5х50 12.9
Schraubensatz HKM550 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden
Объемный поток:

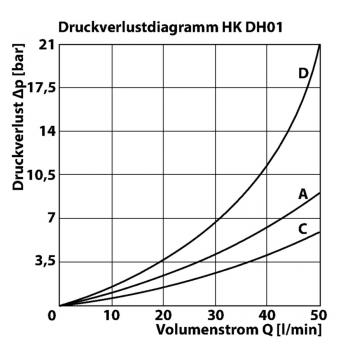

макс. 50 л/мин (учитывать характеристики)
Свойства
| Рабочее давление | P, A, B: макс. 350 бар / T: макс. 160 бар |
| Исполнение | 4/2-ходовой или 4/3-ходовой клапан |
| Крепление | 4 винта с внутренним шестигранником М5х50 12.9 Schraubensatz HKM550 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden |
| Объемный поток | макс. 50 л/мин (учитывать характеристики) |

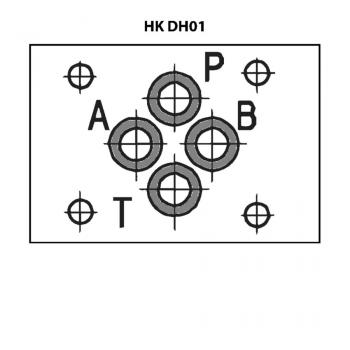

| Соединение | ISO/Cetop 03 size 6 |
- Указания
- Описание
- Указание по заказу
- Zubehr gehrt zu
The O-rings (NBR 70° Shore A) for the valve port can be ordered as spare part separately under the following article number: 4 pieces OR8.73-1.78
Механическое управление посредством рукояткиРукоятка устанавливается со стороны "A"
Другие соединения и исполнения по запросу

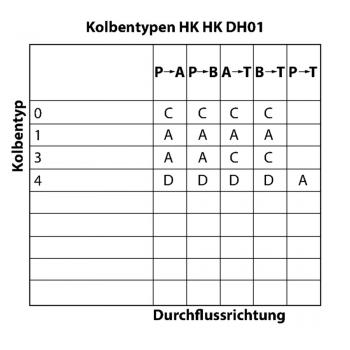

Piston type example: [A/B/PT] = [A blocked / B blocked / P+T connected]
Варианты изделия
| Наименование | Исполнение | перекрытие | Подробности |
| HK DH01 20 | пружинный возврат | отрицат. (открыт) | Подробнее |
| HK DH01 21 | пружинный возврат | положит. (закрыт) | Подробнее |
| HK DH01 50 | 2 паза | отрицат. (открыт) | Подробнее |
| HK DH01 51 | 2 паза | положит. (закрыт) | Подробнее |
| HK DH01 10 | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
| HK DH01 11 | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DH01 13 | пружинный возврат в позицию 0 | положит. (закрыт) | Подробнее |
| HK DH01 14 | пружинный возврат в позицию 0 | отрицат. (открыт) | Подробнее |
| HK DH01 40 | 3 паза | отрицат. (открыт) | Подробнее |
| HK DH01 41 | 3 паза | положит. (закрыт) | Подробнее |
| HK DH01 43 | 3 паза | положит. (закрыт) | Подробнее |
| HK DH01 44 | 3 паза | отрицат. (открыт) | Подробнее |
