HK EMDV

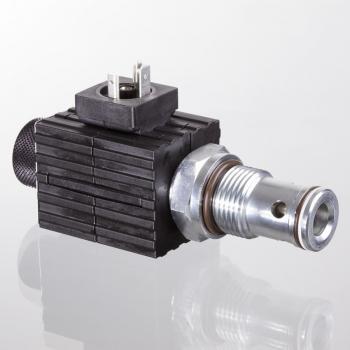

2/2-ходовой электромагнитный седельный клапан EMDV
Рабочее давление:
макс. 350 бар
Свойства
| Рабочее давление | макс. 350 бар |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Внимание! Клапаны типа HKEMDV10N01/NC1 не являются седельными клапанами. Для клапанов HKEMDV08***230AC необходимо использовать штекер постоянного тока HKSP669Момент затяжки для клапана размером 08 в алюминиевом корпусе: 34-41 НмМомент затяжки для клапана размером 08 в стальном корпусе: 47-54 НмМомент затяжки для клапана размером 10 в алюминиевом корпусе: 47-54 НмМомент затяжки для клапана размером 10 в стальном корпусе: 74-81 НмМомент затяжки для клапана размером 12 в алюминиевом корпусе: 74-81 НмМомент затяжки для клапана размером 12 в стальном корпусе: 95-102 Нм
(1) без аварийного ручного управления
(2) с аварийным ручным управлением
с катушкой, без штекера
Варианты изделия

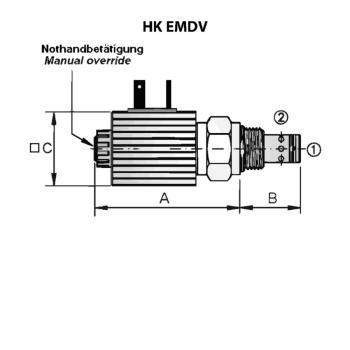

| Наименование | C | B | A | Исполнение | Подробности |
| HK EMDV 10 N01 12DC | 45.2 mm | 32.5 mm | 93.2 mm | (2) | Подробнее |
| HK EMDV 10 N01 24DC | 45.2 mm | 32.5 mm | 93.2 mm | (2) | Подробнее |
| HK EMDV 10 N01 230AC | 45.2 mm | 32.5 mm | 93.2 mm | (2) | Подробнее |
| HK EMDV 10 NC1 12DC | 45.2 mm | 32.5 mm | 93.2 mm | (2) | Подробнее |
| HK EMDV 10 NC1 24DC | 45.2 mm | 32.5 mm | 93.2 mm | (2) | Подробнее |
| HK EMDV 10 NC1 230AC | 45.2 mm | 32.5 mm | 93.2 mm | (2) | Подробнее |
| HK EMDV 12 N04 12DC | 45.2 mm | 44.4 mm | 90.5 mm | (2) | Подробнее |
| HK EMDV 12 N04 24DC | 45.2 mm | 44.4 mm | 90.5 mm | (2) | Подробнее |
| HK EMDV 12 N04 230AC | 45.2 mm | 44.4 mm | 90.5 mm | (2) | Подробнее |
| HK EMDV 12 NC4 12DC | 45.2 mm | 44.4 mm | 90.5 mm | (1) | Подробнее |
| HK EMDV 12 NC4 24DC | 45.2 mm | 44.4 mm | 90.5 mm | (1) | Подробнее |
| HK EMDV 12 NC4 230AC | 45.2 mm | 44.4 mm | 90.5 mm | (1) | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
