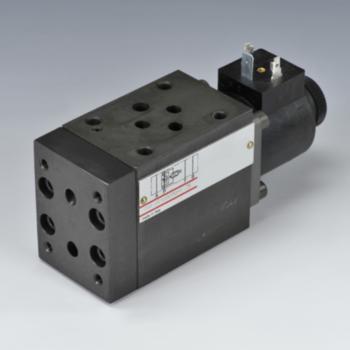

HK DHQ
Блок ускорения - замедления для клапана-регулятора потока QV
Рабочее давление:
макс. 250 бар
Исполнение:
Клапан блочного монтажа
в качестве блока ускорения - замедления в сочетании с клапаном-регулятором потока типа HK QV 06
Крепление:
4 винта с внутренним шестигранником М5х30 12.9
Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden
Соединение:

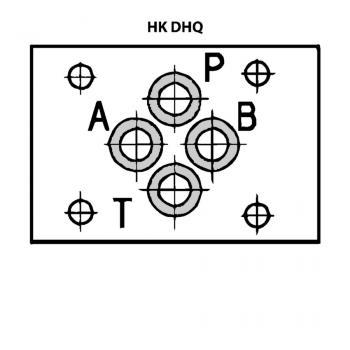

ISO/Cetop 03 size 6
Свойства
| Рабочее давление | макс. 250 бар |
| Исполнение | Клапан блочного монтажа в качестве блока ускорения - замедления в сочетании с клапаном-регулятором потока типа HK QV 06 |
| Крепление | 4 винта с внутренним шестигранником М5х30 12.9 Schraubensatz HKM530 f?r 1 Grundventil, bei H?henverkettungen mit Zwischenplatten m?ssen l?ngere Schrauben entsprechend der jeweiligen Plattenh?hen verwendet werden |
| Соединение | ISO/Cetop 03 size 6 |
- Указания
- Описание
- Комплект поставки
Макс. регулируемый объемный расход (зависит от используемого клапана-регулятора потока): HK QV 06 1: 1,5 л/мин HK QV 06 6: 6 л/мин HK QV 06 11: 11 л/мин HK QV 06 16: 16 л/мин HK QV 06 24: 24 л/мин
Блок ускорения - замедления состоит из клапана блочного монтажа HK DHQ в байпасе (ускорение) и клапана-регулятора потока HK QV 06, который постоянно поддерживает компенсацию давления при заданном объемном расходе (замедление).Регулирование расхода (замедление) происходит при включенном магнитеМакс. объемный расход через обратный клапан: 24 л/минМакс. свободный объемный расход: 36 л/минВысота пластины: 60 мм
с катушкой 24DC
Варианты изделия
| Наименование | Исполнение | Подробности |
| HK DHQ 011 OI 24DC | Регулирование на входе | Подробнее |
| HK DHQ 023 OI 24DC | Регулирование на входе | Подробнее |
| HK DHQ 024 OI 24DC | Регулирование на входе | Подробнее |
| HK DHQ 013 OI 24DC | Регулирование на выходе | Подробнее |
| HK DHQ 014 OI 24DC | Регулирование на выходе | Подробнее |
| HK DHQ 016 OI 24DC | Регулирование на выходе | Подробнее |
