HK BM40
Клапан с ручным управлением BM 40
Рабочее давление:
P, A, B: макс. 220 бар / T: макс. 80 бар
Исполнение:
Моноблочный клапан для установки на трубопроводы
Объемный поток:

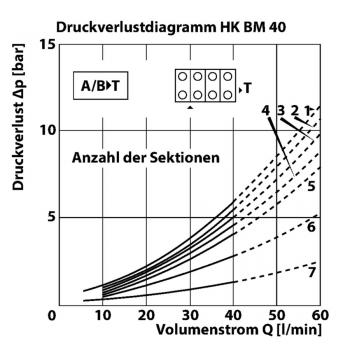

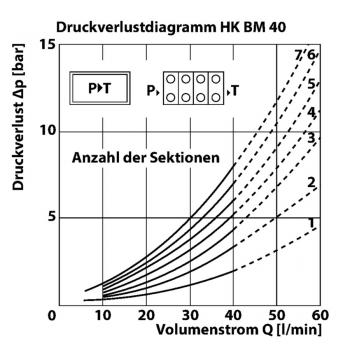

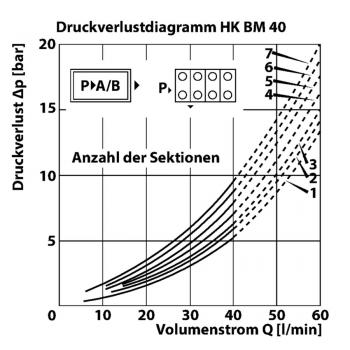

макс. 40 л/мин (учитывать характеристики)
Соединение:
P + T = G 3/8"; P2 + T2 = G 1/2"; A + B = G 3/8"
Свойства
| Рабочее давление | P, A, B: макс. 220 бар / T: макс. 80 бар |
| Исполнение | Моноблочный клапан для установки на трубопроводы |
| Объемный поток | макс. 40 л/мин (учитывать характеристики) |
| Соединение | P + T = G 3/8"; P2 + T2 = G 1/2"; A + B = G 3/8" |
- Описание
- Указание по заказу
- Комплект поставки
Компактная конструкцияОбратный клапан и клапан ограничения давления 90-220 бар, встроенный (клапан требует настройки)Заслонка с засечками для чувствительного управленияВозможность до 7 секций.

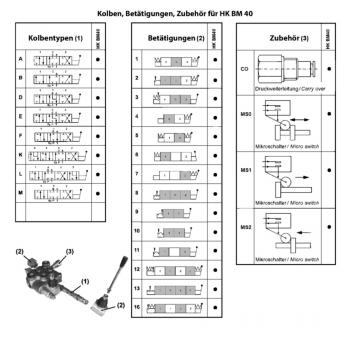

Рукоятка заказывается отдельно - 1 рукоятка на секцию!Клапаны имеются в указанной базовой версии. Другие конфигурационные возможности по управлению и типам поршней см. на графике.Пример конфигурации HKBM40A1L12:- тип клапана HKBM40- секция 1 с типом поршня A и управлением 1- секция 2 с типом поршня L и управлением 12
без рукоятки (заказывается отдельно)
Варианты изделия

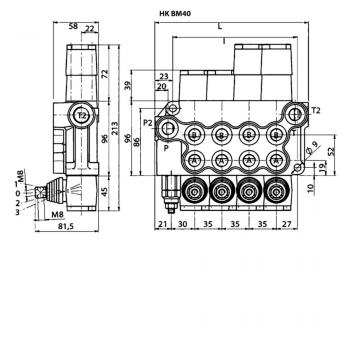

| Наименование | Исполнение | L | I | Подробности |
| HK BM40 A1 | 1 секция (A1) | 90 mm | 55 mm | Подробнее |
| HK BM40 K16 | 1 секция (K16) | 90 mm | 55 mm | Подробнее |
| HK BM40 L12 | 1 секция (L12) | 90 mm | 55 mm | Подробнее |
| HK BM40 A1X2 | 2 секц. (2xA1) | 125 mm | 90 mm | Подробнее |
| HK BM40 A1 K16 | 2 секц. (1xA1; 1xK16) | 125 mm | 90 mm | Подробнее |
| HK BM40 A1 L12 | 2 секц. (1xA1; 1xL12) | 125 mm | 90 mm | Подробнее |
| HK BM40 A1X3 | 3 секц. (3xA1) | 160 mm | 125 mm | Подробнее |
| HK BM40 A1X2 K16 | 3 секц. (2xA1; 1xK16) | 160 mm | 125 mm | Подробнее |
| HK BM40 A1X2 L12 | 3 секц. (2xA1; 1xL12) | 160 mm | 125 mm | Подробнее |
| HK BM40 A1X4 | 4 секц. (4xA1) | 195 mm | 160 mm | Подробнее |
| HK BM40 A1X3 K16 | 4 секц. (3xA1; 1xK16) | 195 mm | 160 mm | Подробнее |
| HK BM40 A1X3 L12 | 4 секц. (3xA1; 1xL12) | 195 mm | 160 mm | Подробнее |
| HK BM40 A1X5 | 5 секц. (5xA1) | 230 mm | 195 mm | Подробнее |
| HK BM40 A1X4 K16 | 5 секц. (4xA1; 1xK16) | 230 mm | 195 mm | Подробнее |
| HK BM40 A1X4 L12 | 5 секц. (4xA1; 1xL12) | 230 mm | 195 mm | Подробнее |
| HK BM40 A1X6 | 6 секц. (6xA1) | 265 mm | 230 mm | Подробнее |
| HK BM40 A1X5 K16 | 6 секц. (5xA1; 1xK16) | 265 mm | 230 mm | Подробнее |
| HK BM40 A1X5 L12 | 6 секц. (5xA1; 1xL12) | 265 mm | 230 mm | Подробнее |
| HK BM40 A1X7 | 7 секц. (7xA1) | 300 mm | 265 mm | Подробнее |
| HK BM40 A1X6 K16 | 7 секц. (6xA1; 1xK16) | 300 mm | 265 mm | Подробнее |
| HK BM40 A1X6 L12 | 7 секц. (6xA1; 1xL12) | 300 mm | 265 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
