HK BM70

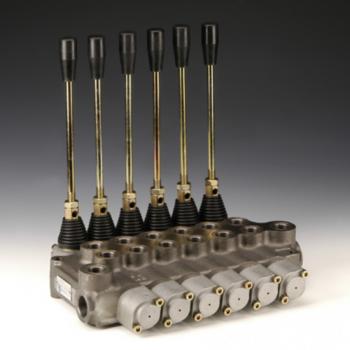

Клапан с ручным управлением BM 70
Рабочее давление:
P, A, B: макс. 220 бар / T: макс. 80 бар
Исполнение:
Моноблочный клапан для установки на трубопроводы
Объемный поток:

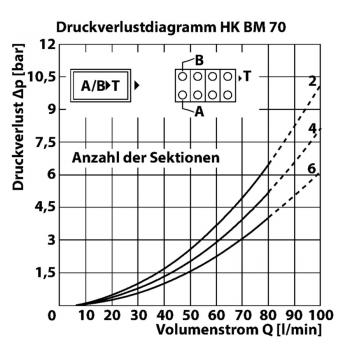

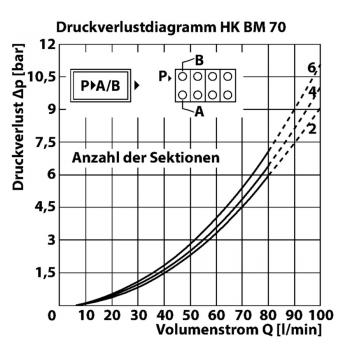

макс. 70 л/мин (учитывать характеристики)
Соединение:
P + T = G 1/2"; P2 + T2 = G 3/4"; A + B = G 1/2"
Свойства
| Рабочее давление | P, A, B: макс. 220 бар / T: макс. 80 бар |
| Исполнение | Моноблочный клапан для установки на трубопроводы |
| Объемный поток | макс. 70 л/мин (учитывать характеристики) |
| Соединение | P + T = G 1/2"; P2 + T2 = G 3/4"; A + B = G 1/2" |
- Описание
- Указание по заказу
- Комплект поставки
Компактная конструкцияОбратный клапан и клапан ограничения давления 90-220 бар, встроенный (клапан требует настройки)Заслонка с засечками для чувствительного управленияВозможность до 6 секций

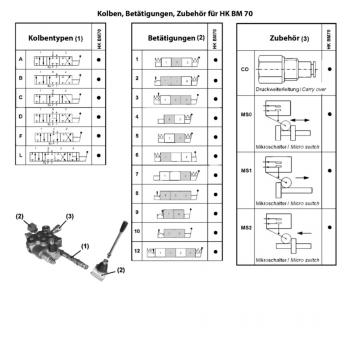

Рукоятка заказывается отдельно - 1 рукоятка на секцию!Клапаны имеются в указанной базовой версии. Другие конфигурационные возможности по управлению и типам поршней см. на графике.Пример конфигурации HKBM70A1L12:- тип клапана HKBM70- секция 1 с типом поршня A и управлением 1- секция 2 с типом поршня L и управлением 12
без рукоятки (заказывается отдельно)
Варианты изделия

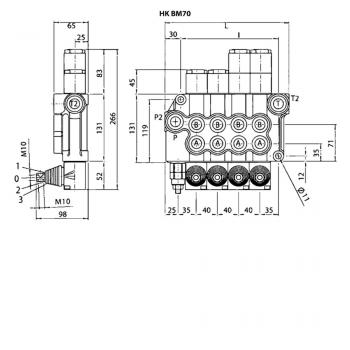

| Наименование | Исполнение | L | I | Подробности |
| HK BM70 A1 | 1 секция (A1) | 117 mm | 66 mm | Подробнее |
| HK BM70 L12 | 1 секция (L12) | 117 mm | 66 mm | Подробнее |
| HK BM70 A1X2 | 2 секц. (2xA1) | 157 mm | 106 mm | Подробнее |
| HK BM70 A1 L12 | 2 секц. (1xA1; 1xL12) | 157 mm | 106 mm | Подробнее |
| HK BM70 A1X3 | 3 секц. (3xA1) | 197 mm | 145 mm | Подробнее |
| HK BM70 A1X2 L12 | 3 секц. (2xA1; 1xL12) | 197 mm | 145 mm | Подробнее |
| HK BM70 A1X4 | 4 секц. (4xA1) | 237 mm | 186 mm | Подробнее |
| HK BM70 A1X5 | 5 секц. (5xA1) | 277 mm | 226 mm | Подробнее |
| HK BM70 A1X6 | 6 секц. (6xA1) | 317 mm | 266 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
