HK V2 572

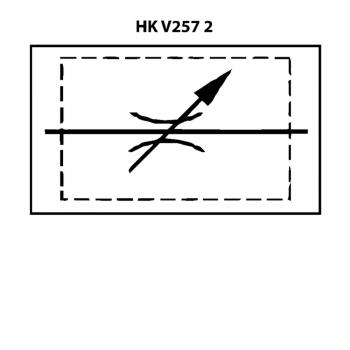

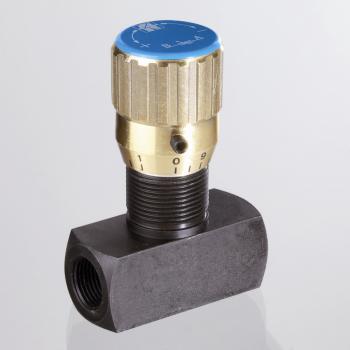

Дроссельный клапан
Рабочее давление:
до 400 бар
Исполнение:
из стали с высокоточным клапанным шпинделем
suitable for control panel installation
Свойства
| Рабочее давление | до 400 бар |
| Исполнение | из стали с высокоточным клапанным шпинделем suitable for control panel installation |
- Указания
- Описание
- Zubehr gehrt zu
Эти клапаны должны быть отрегулированы по прецедентным случаям
Точная регулировка объемного расхода или запирание в двух направленияхМеталлическое уплотнение, не допускающее утечек, линейное изменение проходного сеченияТочное дросселирование в большом диапазоне протеканияРегулировка настроек производится по десятичной шкале от 0 до 9 на нижней стороне ручки настройки и по контрольной шкале А-С от 0 до 4 на стержне клапана для точно повторяющихся настроекВинт с внутренним шестигранником в ручке настройки служит для фиксацииДля установки в распределительный щит поставляется дополнительная контргайка
Показатели для макс. пропускной способности при ?p=20бар
Варианты изделия
| Наименование | D | C | B | A | Резьба | Подробности |
| HK V2 572-1/8 | 13.5 mm | 16 mm | 64 mm | 38 mm | G 1/8" | Подробнее |
| HK V2 572-1/4 | 17 mm | 20 mm | 78 mm | 49 mm | G 1/4" | Подробнее |
| HK V2 572-3/8 | 19.5 mm | 25 mm | 93 mm | 59 mm | G 3/8" | Подробнее |
| HK V2 572-1/2 | 21 mm | 30 mm | 107 mm | 68 mm | G 1/2" | Подробнее |
| HK V2 572-3/4 | 26.5 mm | 40 mm | 132 mm | 86 mm | G 3/4" | Подробнее |
| HK V2 572-1 | 35 mm | 50 mm | 167 mm | 105 mm | G 1" | Подробнее |
| HK V2 572-1 1/4 | 35 mm | 55 mm | 172 mm | 120 mm | G 1.1/4" | Подробнее |
| HK V2 572-11/2 | 35 mm | 65 mm | 181 mm | 134 mm | G 1.1/2" | Подробнее |
| HK V2 572-2 | 44 mm | 75 mm | 202 mm | 150 mm | G 2" | Подробнее |
