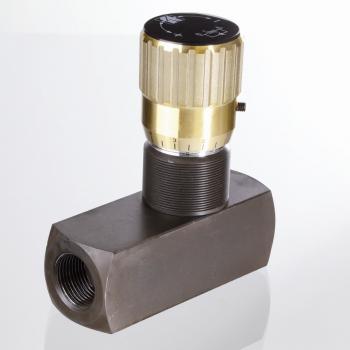

HK V2 575
Обратный дроссельный клапан
Рабочее давление:
до 400 бар
Исполнение:
из стали с высокоточным клапанным шпинделем
suitable for control panel installation
Свойства
| Рабочее давление | до 400 бар |
| Исполнение | из стали с высокоточным клапанным шпинделем suitable for control panel installation |
- Указания
- Описание
- Zubehr gehrt zu
Эти клапаны должны быть отрегулированы по прецедентным случаям

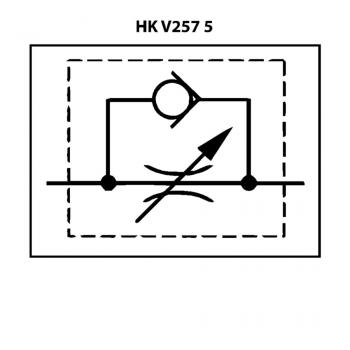

Точная регулировка объемного расхода или запирание в одном направлении, в противоположном направлении свободное протеканиеМеталлическое уплотнение, не допускающее утечек, линейное изменение проходного сеченияТочное дросселирование в большом диапазоне протеканиядавление открывания обратного клапана 0,35 барНастройка производится как на дроссельном клапанеВинт с внутренним шестигранником в ручке настройки служит для фиксацииДля установки в распределительный щит поставляется дополнительная контргайка
Показатели для макс. пропускной способности при ?p=20бар
Варианты изделия

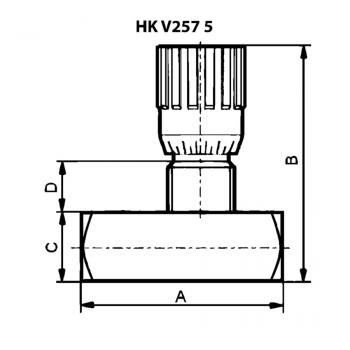

| Наименование | D | C | B | A | Резьба | Подробности |
| HK V2 575-1/8 | 13.5 mm | 16 mm | 64 mm | 50 mm | G 1/8" | Подробнее |
| HK V2 575-1/4 | 17 mm | 20 mm | 78 mm | 66 mm | G 1/4" | Подробнее |
| HK V2 575-3/8 | 19.5 mm | 25 mm | 93 mm | 79 mm | G 3/8" | Подробнее |
| HK V2 575-1/2 | 21 mm | 30 mm | 107 mm | 95 mm | G 1/2" | Подробнее |
| HK V2 575-3/4 | 26.5 mm | 40 mm | 132 mm | 115 mm | G 3/4" | Подробнее |
| HK V2 575-1 | 35 mm | 50 mm | 167 mm | 139 mm | G 1" | Подробнее |
| HK V2 575-11/4 | 35 mm | 55 mm | 172 mm | 157 mm | G 1.1/4" | Подробнее |
| HK V2 575-11/2 | 35 mm | 65 mm | 181 mm | 190 mm | G 1.1/2" | Подробнее |
| HK V2 575-2 | 44 mm | 75 mm | 202 mm | 228 mm | G 2" | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
