HK CBTF

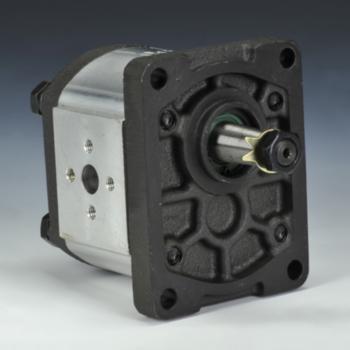

Шестеренный насос Размер 2 CBTF
Материал:
Корпус: алюминий
Передний фланец, торцевая крышка: стальное литье
Исполнение:
for gear pump BG 2, European Standard
Передний фланец и торцевая крышка из стального литья
Окружность центров отверстий на напорной стороне:
30 / M6
Окружность центров отверстий на стороне всасывания:
30 / M6 при рабочем объеме до 8,00 куб. см/об.
40 / M8 при рабочем объеме от 10,00 куб. см/об.
Свойства
| Материал | Корпус: алюминий Передний фланец, торцевая крышка: стальное литье |
| Исполнение | for gear pump BG 2, European Standard Передний фланец и торцевая крышка из стального литья |
| Окружность центров отверстий на напорной стороне | 30 / M6 |
| Окружность центров отверстий на стороне всасывания | 30 / M6 при рабочем объеме до 8,00 куб. см/об. 40 / M8 при рабочем объеме от 10,00 куб. см/об. |
- Указания
- Описание
- Zubehr gehrt zu
Anzugsdrehmoment der Befestigungsmutter auf der Welle: 40 Nm
Европейский стандартный насос – посадочный размер 96,2 x 71,5 – ? 36,5 – конический вал 1:8 – фланцевое соединение
VFU = рабочий объем за 1 об.
p1 = постоянное давление
p2 = рабочее давление
p3 = предельное давление
Варианты изделия
| Наименование | B | A | Подробности |
| HK CBTF 304 F1Z 0A | 45 mm | 99 mm | Подробнее |
| HK CBTF 304 F1Z LA | 45 mm | 99 mm | Подробнее |
| HK CBTF 306 F1Z 0A | 46 mm | 101 mm | Подробнее |
| HK CBTF 306 F1Z LA | 46 mm | 101 mm | Подробнее |
| HK CBTF 308 F1Z 0A | 48 mm | 104 mm | Подробнее |
| HK CBTF 308 F1Z LA | 48 mm | 104 mm | Подробнее |
| HK CBTF 310 F1Z 0A | 49 mm | 107 mm | Подробнее |
| HK CBTF 310 F1Z LA | 49 mm | 107 mm | Подробнее |
| HK CBTF 314 F1Z 0A | 52 mm | 113 mm | Подробнее |
| HK CBTF 314 F1Z LA | 52 mm | 113 mm | Подробнее |
| HK CBTF 316 F1Z 0A | 54 mm | 117 mm | Подробнее |
| HK CBTF 316 F1Z LA | 54 mm | 117 mm | Подробнее |
| HK CBTF 320 F1Z 0A | 57 mm | 123 mm | Подробнее |
| HK CBTF 320 F1Z LA | 57 mm | 123 mm | Подробнее |
| HK CBTF 325 F1Z 0A | 61 mm | 131 mm | Подробнее |
| HK CBTF 325 F1Z LA | 61 mm | 131 mm | Подробнее |
