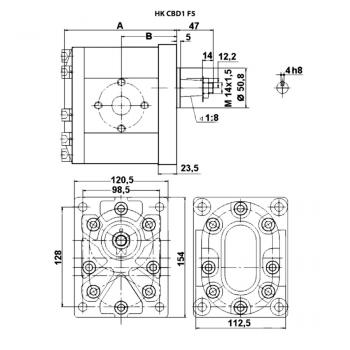

HK CBD1 F5

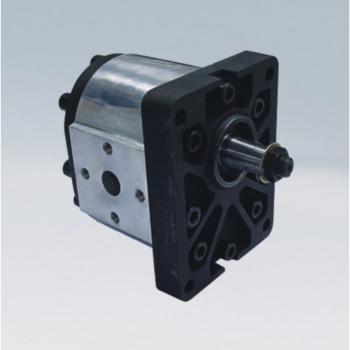

Шестеренный насос Размер 3 CBD1F5
Материал:
Корпус: алюминий
Передний фланец, торцевая крышка: стальное литье
Исполнение:
gear pump BG 3, European Standard
Передний фланец и торцевая крышка из стального литья
Окружность центров отверстий на напорной стороне:
51 / M10
Окружность центров отверстий на стороне всасывания:
51 / M10 при рабочем объеме от 20 до 46 куб. см/об.
62 / M10 при рабочем объеме от 55 до 63 куб. см/об.
Свойства
| Материал | Корпус: алюминий Передний фланец, торцевая крышка: стальное литье |
| Исполнение | gear pump BG 3, European Standard Передний фланец и торцевая крышка из стального литья |
| Окружность центров отверстий на напорной стороне | 51 / M10 |
| Окружность центров отверстий на стороне всасывания | 51 / M10 при рабочем объеме от 20 до 46 куб. см/об. 62 / M10 при рабочем объеме от 55 до 63 куб. см/об. |
- Указания
- Описание
- Указание по заказу
- Zubehr gehrt zu
Anzugsdrehmoment der Befestigungsmutter auf der Welle: 75 Nm

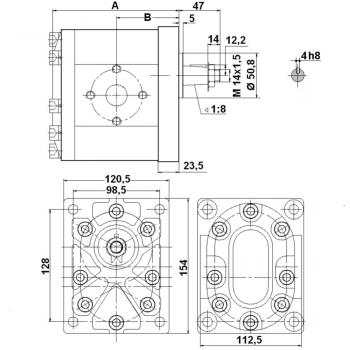

Европейский стандартный насос – посадочный размер 128 x 98 – ? 50,8 – конический вал 1:8 – фланцевое соединение
Другие модификации насосов поставляются по запросу
VFU = рабочий объем за 1 об.
p1 = постоянное давление
p2 = рабочее давление
p3 = предельное давление
Варианты изделия
| Наименование | B | A | Подробности |
| HK CBD1F5 20 F37 Z20 | 58.75 mm | 119 mm | Подробнее |
| HK CBD1F5 20 F37 Z2L | 58.75 mm | 119 mm | Подробнее |
| HK CBD1F5 26 F37 Z20 | 61 mm | 123.5 mm | Подробнее |
| HK CBD1F5 26 F37 Z2L | 61 mm | 123.5 mm | Подробнее |
| HK CBD1F5 33 F37 Z20 | 63.5 mm | 128.5 mm | Подробнее |
| HK CBD1F5 33 F37 Z2L | 63.5 mm | 128.5 mm | Подробнее |
| HK CBD1F5 39 F37 Z20 | 65.5 mm | 132.5 mm | Подробнее |
| HK CBD1F5 39 F37 Z2L | 65.5 mm | 132.5 mm | Подробнее |
| HK CBD1F5 46 F37 Z20 | 68.25 mm | 138 mm | Подробнее |
| HK CBD1F5 46 F37 Z2L | 68.25 mm | 138 mm | Подробнее |
| HK CBD1F5 55 F39 Z20 | 70.25 mm | 143 mm | Подробнее |
| HK CBD1F5 55 F39 Z2L | 70.25 mm | 143 mm | Подробнее |
| HK CBD1F5 63 F39 Z20 | 74 mm | 149.5 mm | Подробнее |
| HK CBD1F5 63 F39 Z2L | 74 mm | 149.5 mm | Подробнее |
