HK HM 02 30 0250
Стандартный цилиндр двойного действия без креплений
Описание продукта

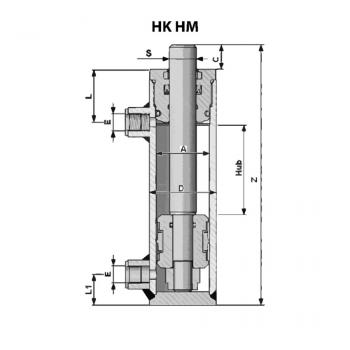

| L1 | 26 mm |
| D | 60 mm |
| C | 22 mm |
| A | 50 mm |
| E | G 3/8" |
| S | 30 mm |
| L | 43 mm |
Свойства
| Рабочие среды | гидравлические жидкости HLP |
| Материал | Днище цилиндра: сталь FE 510-A105 Патрубок подачи масла: сталь 9SMn28 Гайка: сталь 8UNI EN20898/2 |
| Рабочее давление | макс. 200 бар (согласно DIN EN 982) |
| Область температур | Стандартное исполнение от -15 °C до +80 °C |
| Исполнение | without mounting elements |
| Уплотнение | Уплотнение TPM: БНК Уплотнение OR: БНК (нитрильный каучук) Fluorosil Viton (фторированный каучук) Уплотнение TSE-TTS-TTI/L: БНК + ткань / полиуретан Уплотнение GHM-GHK: БНК / полиуретан |
| Поршневой шток | Поршневой шток: сталь 20MnV6, хром 25 микрон +/- 5 Поршневой шток: Коррозионная стойкость до 120 часов тестирования NSS по ISO 3768 Направляющая поршневого штока: сталь 9SMn28 |
| Поршни | Поршни: сталь 9SMn28 |
| Труба цилиндра | Полированная труба цилиндра: сталь 52.3 DIN 2393-ISO H9 |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
Скорость поршней в зависимости от качества стандартных уплотнений: Макс. 25м/мин - 0,42м/сек.Скорость поршней в конечном положении: Макс. 6м/мин - 0,10м/сек.For these standard cylinders, it is recommended not to weld any fastenings to the cylinder liner (e.g. cardan mountings) as this could distort it.
При выборе, установке и использовании цилиндров соблюдайте требования стандарта EN ISO 4413 - Общие правила техники безопасности, касающиеся гидравлических систем и их компонентов, а также постановлений и требований, установленных законом.Our hydraulic cylinders and their components are designed for standard applications in industry and agriculture. They can be used only in some circumstances for applications in construction machinery. If this is your intention, please contact our technical personnel. The cylinders conform to the technical specifications in the catalogue or are designed to customers' specifications (approval drawing).
Test pressure max. 240 bar (acc. DIN EN 982)
? A = диаметр поршня
? S = диаметр поршневого штока
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
