HK HT 04 50 0400

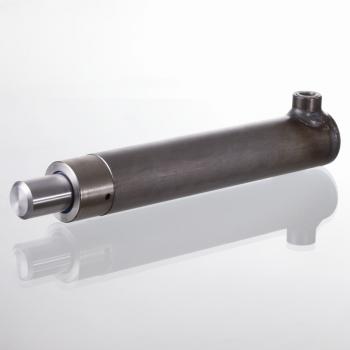

Стандартный цилиндр одностороннего действия без креплений

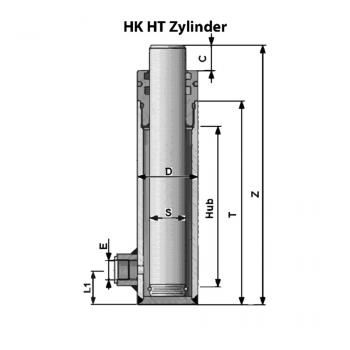

L1:
30 mm
D:
70 mm
C:
50 mm
E:
G 3/8"

Описание продукта

L130 mm
D70 mm
C50 mm
EG 3/8"
S50 mm

Свойства

Рабочие средыгидравлические жидкости HLP
МатериалДнище цилиндра: сталь FE 510-A105  Патрубок подачи масла: сталь 9SMn28  Гайка: сталь 8UNI EN20898/2
Рабочее давлениемакс. 200 бар (согласно DIN EN 982)
Область температурСтандартное исполнение от -15 °C до +80 °C
Исполнениеплунжерный цилиндр  without mounting elements
УплотнениеУплотнение TPM: БНК  Уплотнение OR: БНК (нитрильный каучук) Fluorosil Viton (фторированный каучук)  Уплотнение TSE-TTS-TTI/L: БНК + ткань / полиуретан  Уплотнение GHM-GHK: БНК / полиуретан
Поршневой штокПоршневой шток: сталь 20MnV6, хром 25 микрон +/- 5  Поршневой шток: Коррозионная стойкость до 120 часов тестирования NSS по ISO 3768  Направляющая поршневого штока: сталь 9SMn28
ПоршниПоршни: сталь 9SMn28
Труба цилиндраПолированная труба цилиндра: сталь 52.3 DIN 2393-ISO H9
  • Указания
  • Описание
  • Дополнительная информация
  • Zubehr gehrt zu
Скорость поршней в зависимости от качества стандартных уплотнений: Макс. 25м/мин - 0,42м/сек.Скорость поршней в конечном положении: Макс. 6м/мин - 0,10м/сек.For these standard cylinders, it is recommended not to weld any fastenings to the cylinder liner (e.g. cardan mountings) as this could distort it.
При выборе, установке и использовании цилиндров соблюдайте требования стандарта EN ISO 4413 - Общие правила техники безопасности, касающиеся гидравлических систем и их компонентов, а также постановлений и требований, установленных законом.Our hydraulic cylinders and their components are designed for standard applications in industry and agriculture. They can be used only in some circumstances for applications in construction machinery. If this is your intention, please contact our technical personnel. The cylinders conform to the technical specifications in the catalogue or are designed to customers' specifications (approval drawing).
Test pressure max. 240 bar (acc. DIN EN 982)
? S = диаметр поршневого штока
