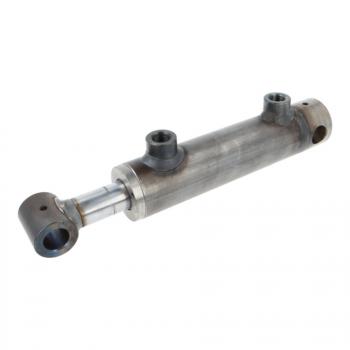

HK HFR2S

Стандартный цилиндр двойного действия с креплениями

Рабочие среды:

гидравлические жидкости HLP

Материал:

Днище цилиндра: сталь FE 510-A105 Патрубок подачи масла: сталь 9SMn28 Гайка: сталь 8UNI EN20898/2

Рабочее давление:

макс. 200 бар (согласно DIN EN 982)

Область температур:

Стандартное исполнение от -15 °C до +80 °C

Свойства

Рабочие среды	гидравлические жидкости HLP
Материал	Днище цилиндра: сталь FE 510-A105 Патрубок подачи масла: сталь 9SMn28 Гайка: сталь 8UNI EN20898/2
Рабочее давление	макс. 200 бар (согласно DIN EN 982)
Область температур	Стандартное исполнение от -15 °C до +80 °C
Исполнение	с крепежными элементами
Уплотнение	Уплотнение TPM: БНК Уплотнение OR: БНК (нитрильный каучук) Fluorosil Viton (фторированный каучук) Уплотнение TSE-TTS-TTI/L: БНК + ткань / полиуретан Уплотнение GHM-GHK: БНК / полиуретан
Поршневой шток	Поршневой шток: сталь 20MnV6, хром 25 микрон +/- 5 Поршневой шток: Коррозионная стойкость до 120 часов тестирования NSS по ISO 3768 Направляющая поршневого штока: сталь 9SMn28
Поршни	Поршни: сталь 9SMn28
Труба цилиндра	Полированная труба цилиндра: сталь 52.3 DIN 2393-ISO H9

Указания
Описание
Дополнительная информация
Zubehr gehrt zu

Начиная с типа HK HFR2S 060 стопор поршня осуществляется стопорным винтомСкорость поршней в зависимости от качества стандартных уплотнений: Макс. 25м/мин - 0,42м/сек.Скорость поршней в конечном положении: Макс. 6м/мин - 0,10м/сек.For these standard cylinders, it is recommended not to weld any fastenings to the cylinder liner (e.g. cardan mountings) as this could distort it.

При выборе, установке и использовании цилиндров соблюдайте требования стандарта EN ISO 4413 - Общие правила техники безопасности, касающиеся гидравлических систем и их компонентов, а также постановлений и требований, установленных законом.Our hydraulic cylinders and their components are designed for standard applications in industry and agriculture. They can be used only in some circumstances for applications in construction machinery. If this is your intention, please contact our technical personnel. The cylinders conform to the technical specifications in the catalogue or are designed to customers' specifications (approval drawing).

Test pressure max. 240 bar (acc. DIN EN 982)

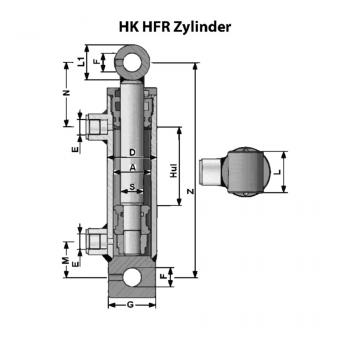

? A = диаметр поршня ? S = диаметр поршневого штока

Варианты изделия

Наименование	L1	D	A	E	S	Подробности
HK HFR2S 040 025 0100	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0150	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0200	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0250	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0300	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0400	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0500	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0600	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0700	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 040 025 0800	35 mm	50 mm	40 mm	3/8"	25 mm	Подробнее
HK HFR2S 050 030 0100	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0150	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0200	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0250	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0300	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0400	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0500	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0600	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0700	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 050 030 0800	40 mm	60 mm	50 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0100	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0150	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0200	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0250	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0300	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0350	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0400	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0450	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0500	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0600	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 030 0700	40 mm	70 mm	60 mm	3/8"	30 mm	Подробнее
HK HFR2S 060 035 0200	40 mm	70 mm	60 mm	3/8"	35 mm	Подробнее
HK HFR2S 060 035 0300	40 mm	70 mm	60 mm	3/8"	35 mm	Подробнее
HK HFR2S 060 035 0400	40 mm	70 mm	60 mm	3/8"	35 mm	Подробнее
HK HFR2S 060 035 0500	40 mm	70 mm	60 mm	3/8"	35 mm	Подробнее
HK HFR2S 060 035 0600	40 mm	70 mm	60 mm	3/8"	35 mm	Подробнее
HK HFR2S 060 035 0700	40 mm	70 mm	60 mm	3/8"	35 mm	Подробнее
HK HFR2S 070 040 0200	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0250	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0300	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0350	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0400	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0450	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0500	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0700	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 070 040 0600	50 mm	80 mm	70 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0200	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0250	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0300	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0350	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0400	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0500	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0600	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 080 040 0700	50 mm	92 mm	80 mm	3/8"	40 mm	Подробнее
HK HFR2S 100 050 0200	60 mm	115 mm	100 mm	1/2"	50 mm	Подробнее
HK HFR2S 100 050 0300	60 mm	115 mm	100 mm	1/2"	50 mm	Подробнее
HK HFR2S 100 050 0400	60 mm	115 mm	100 mm	1/2"	50 mm	Подробнее
HK HFR2S 100 050 0500	60 mm	115 mm	100 mm	1/2"	50 mm	Подробнее
HK HFR2S 100 050 0700	60 mm	115 mm	100 mm	1/2"	50 mm	Подробнее
