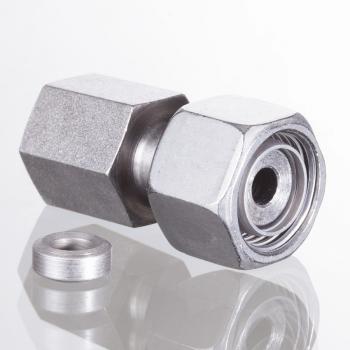

MVE NW 03 S
Резьбовое соединение для манометра
Описание продукта

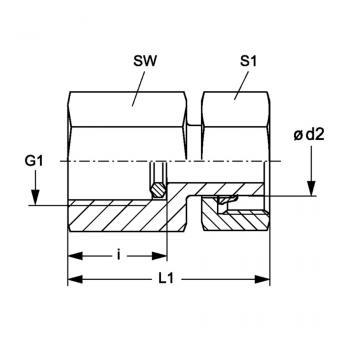

| G1 | G 1/2" -14 |
| S1 | 17 |
| L1 | 45 mm |
| SW | 27 mm |
| d2 | 6 mm |
| Рабочее давление бар | PN 630 |
| Серия | S |
| i | 20 mm |
Свойства
| Соединение 1 | Внутренняя резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая гаечная резьба |
| Материал | Сталь |
| Модель | Резьбовое соединение для манометра |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | Кольцо с уплотнительной кромкой |
| Форма уплотнения 2 | Патрубок с режущим кольцом |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? = наружный диаметр трубы
С кольцом с уплотнительной кромкой
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
