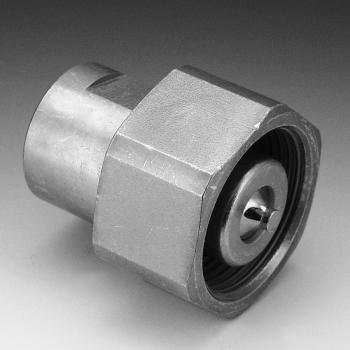

SKL IM AE

Подвижная половина резьбовой муфты

Область применения:

Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.

Соединение 1:

Метрическая внутренняя резьба, цилиндрическая

Материал:

Сталь

Защита поверхности:

Гальваническое покрытие

Свойства

Область применения	Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.
Соединение 1	Метрическая внутренняя резьба, цилиндрическая
Материал	Сталь
Защита поверхности	Гальваническое покрытие
Форма уплотнения 1	Для ввертной цапфы формы A, B и при необходимости формы E
Совместимость с	Aeroquip
Остаточное давление	Возможно соединение под остаточным давлением

Резьбовые муфты рассчитаны на высокие давления и сильные импульсы давления.

Благодаря стабильной конструкции они рассчитаны на тяжелые условия эксплуатации.

Другие значения давления и температуры по запросу.

DN = номинальный диаметр, номинальный внутренний диаметр SF подсоед. = коэффициент безопасности в подсоединенном состоянии

Варианты изделия

Наименование	DN	Рабочее давление	Соединительная резьба	Резьба муфты	Температура минерального масла min	Подробности
SKL 13 IM AE	12	350 bar	M 22x1,5	Rd. 35 x 2	-30 °C	Подробнее
SKL 16 IM AE	16	350 bar	M 26x1,5	Rd. 42 x 2	-30 °C	Подробнее
SKL 20 IM AE	19	350 bar	M 30x1,5	Rd. 54 x 3	-30 °C	Подробнее
SKL 25 IM AE	25	350 bar	M 38x1,5	Rd. 64 x 3	-40 °C	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
