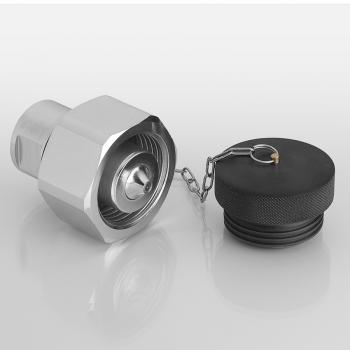

SKL IR HA
Подвижная половина резьбовой муфты
Область применения:
Гидравлические молоты, копры и т.д.
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Дополнительный признак:
взаимозаменяемость с RoFLEX
Материал:
Сталь
Свойства
| Область применения | Гидравлические молоты, копры и т.д. |
| Соединение 1 | Внутренняя резьба BSP, цилиндрическая |
| Дополнительный признак | взаимозаменяемость с RoFLEX |
| Материал | Сталь |
| Область температур | от -25° C до +100° C |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | Для ввертной цапфы формы A, B и при необходимости формы E |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
Для того чтобы предотвратить отвинчивание шестигранной гайки в результате вибрации, ее необходимо крепко затянуть гаечным ключом.
Эта муфта была сконструирована специально для тяжелых условий эксплуатации и отличается устойчивостью к сильным вибрациям и высокому давлению.В случае износа можно заменить внутренние детали (возможность ремонта).
Der angegebene Betriebsdruck bezieht sich nur auf die Kupplung und ist abh?ngig von den gew?hlten Anschlussarten.
DN = номинальный диаметр, номинальный внутренний диаметр
SW = размер под ключ
Варианты изделия
| Наименование | DN | Рабочее давление | SW | Соединительная резьба | Резьба муфты | Подробности |
| SKL 10 IR HA | 10 | 600 bar | 45 mm | G 3/8" -19 | Rd. 36x3 | Подробнее |
| SKL 13 IR HA | 12 | 450 bar | 50 mm | G 1/2" -14 | Rd. 40x3 | Подробнее |
| SKL 20 IR HA | 19 | 400 bar | 55 mm | G 3/4" -14 | Rd. 45x3 | Подробнее |
| SKL 25 IR HA | 25 | 350 bar | 70 mm | G 1" -11 | Rd. 58x4 | Подробнее |
| SKL 32 IR HA | 31 | 320 bar | 80 mm | G 1.1/4" -11 | Rd. 65x5 | Подробнее |
| SKL 40 IR HA | 38 | 300 bar | 87 mm | G 1.1/2" -11 | Rd. 75x5 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
