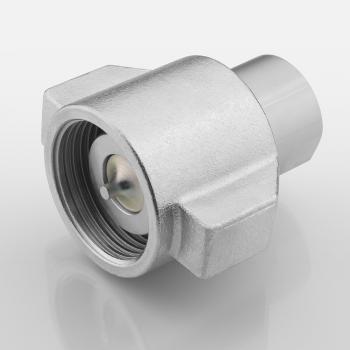

SKL IR SN75
Подвижная половина резьбовой муфты
Область применения:
Нефтедобыча на шельфе, нефтепромыслы, инструменты и т.д.
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Материал:
Сталь
Модель:
Snap-tite, серия 75
Свойства
| Область применения | Нефтедобыча на шельфе, нефтепромыслы, инструменты и т.д. |
| Соединение 1 | Внутренняя резьба BSP, цилиндрическая |
| Материал | Сталь |
| Модель | Snap-tite, серия 75 |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | Для ввертной цапфы формы A, B и при необходимости формы E |
| Остаточное давление | Возможно соединение под остаточным давлением |
- Описание
- Дополнительная информация
- Zubehr gehrt zu
Резьбовые муфты рассчитаны на высокие давления и сильные импульсы давления.
Благодаря стабильной конструкции они рассчитаны на тяжелые условия эксплуатации.
DN = номинальный диаметр, номинальный внутренний диаметр
SF подсоед. = коэффициент безопасности в подсоединенном состоянии
Варианты изделия
| Наименование | DN | Рабочее давление | Соединительная резьба | Резьба муфты | Температура минерального масла min | Подробности |
| SKL 20 IR SN75 | 19 | 345 bar | G 3/4" -14 | 1.3/4" -8 | -40 °C | Подробнее |
| SKL 25 IR SN75 | 25 | 345 bar | G 1" -11 | 2.1/4" -6 | -40 °C | Подробнее |
| SKL 32 IR SN75 | 31 | 345 bar | G 1.1/4" -11 | 2.5/8" -6 | -40 °C | Подробнее |
| SKL 40 IR SN75 | 38 | 345 bar | G 1.1/2" -11 | 3.1/4" -4 | -40 °C | Подробнее |
| SKL 50 IR SN75 | 51 | 345 bar | G 2" -11 | 4" -4 | -40 °C | Подробнее |
| SKL 75 IR SN75 | 76 | 207 bar | G 3" -11 | 6" -4 | -40 °C | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
