SKS HL AGRAR

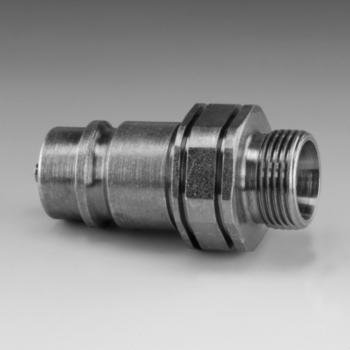

Штекер вставной муфты

Область применения:

Сельскохозяйственная техника Промышленность

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Материал:

Сталь

Норма:

ISO 7241 серия A

Свойства

Область применения	Сельскохозяйственная техника Промышленность
Соединение 1	Метрическая наружная резьба, цилиндрическая
Материал	Сталь
Норма	ISO 7241 серия A
Рабочее давление	макс. 250 бар
Область температур	от -30 °C до +100 °C
Защита поверхности	Гальваническое покрытие
Форма уплотнения 1	Внутренний конус 24°
Объемный поток	макс. 240 л/мин в сочетании с SKS-Agrar

Указания
Описание
Дополнительная информация
Zubehr gehrt zu

Для стандартных резьбовых соединений при определении рабочего давления следует принимать во внимание максимально допустимое рабочее давление соединения.

Дальнейшее последовательное развитие этого разъема удовлетворяет самым экстремальным практическим требованиям.

Der angegebene Betriebsdruck bezieht sich nur auf die Kupplung und ist abh?ngig von den gew?hlten Anschlussarten.

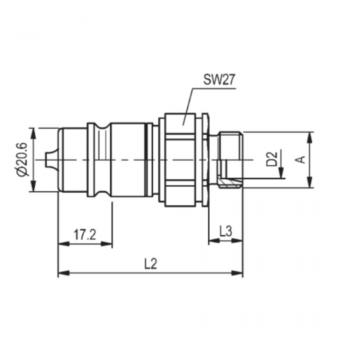

A = Connection thread DN = номинальный диаметр, номинальный внутренний диаметр D2 = external pipe diameter SF подсоед. = коэффициент безопасности в подсоединенном состоянии

Варианты изделия

Наименование	DN	L2	SW	D	Для наружного трубы	Подробности
SKS 10 HL 3 AGRAR	10	60 mm	27 mm	20.5 mm	12 mm	Подробнее
SKS 13 HL 3 AGRAR	12	61 mm	27 mm	20.5 mm	15 mm	Подробнее
SKS 16 HL 3 AGRAR	16	61 mm	27 mm	20.5 mm	18 mm	Подробнее
