SKS IR SN72

Штекер вставной муфты

Область применения:

Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.

Соединение 1:

Внутренняя резьба BSP, цилиндрическая

Материал:

Сталь

Норма:

ISO 7241 серия B

Свойства

Область применения	Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.
Соединение 1	Внутренняя резьба BSP, цилиндрическая
Материал	Сталь
Норма	ISO 7241 серия B
Модель	Snap-tite, серия 72
Защита поверхности	Гальваническое покрытие
Форма уплотнения 1	Для ввертной цапфы формы A, B и при необходимости формы E

Вставные муфты обеспечивают быстрое соединение.

Der angegebene Betriebsdruck bezieht sich nur auf die Kupplung und ist abh?ngig von den gew?hlten Anschlussarten.

Другие значения давления и температуры по запросу.

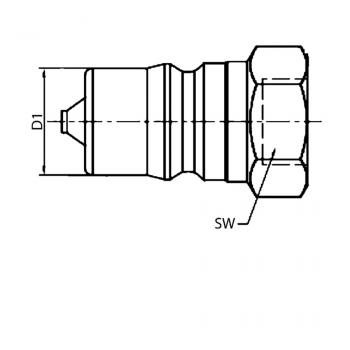

DN = номинальный диаметр, номинальный внутренний диаметр SW = размер под ключ SF подсоед. = коэффициент безопасности в подсоединенном состоянии

Варианты изделия

Наименование	DN	Рабочее давление	D1	SW	Соединительная резьба	Подробности
SKS 04 IR SN72	5	500 bar	10.9 mm	14 mm	G 1/8" -28	Подробнее
SKS 06 IR SN72	6	250 bar	14.2 mm	19 mm	G 1/4" -19	Подробнее
SKS 10 IR SN72	10	250 bar	19.1 mm	22 mm	G 3/8" -19	Подробнее
SKS 13 IR SN72	12	250 bar	23.6 mm	27 mm	G 1/2" -14	Подробнее
SKS 20 IR SN72	19	250 bar	31.5 mm	34 mm	G 3/4" -14	Подробнее
SKS 25 IR SN72	25	200 bar	37.8 mm	41 mm	G 1" -11	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
