SKM IR

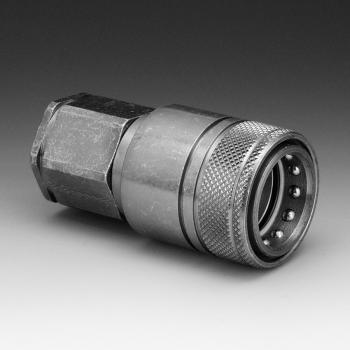

Втулка вставной муфты
Область применения:
Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Материал:
Сталь
Норма:
ISO 7241 серия A
Свойства
| Область применения | Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д. |
| Соединение 1 | Внутренняя резьба BSP, цилиндрическая |
| Материал | Сталь |
| Норма | ISO 7241 серия A |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | Для ввертной цапфы формы A, B и при необходимости формы E |
- Описание
- Дополнительная информация
- Указание по заказу
- Zubehr gehrt zu
Подвижная гильза может монтироваться с пружинными стопорными кольцами в переборочную стенку и функционирует тогда как отрывная муфта.Благодаря подвижной гильзе двойного действия при соединении возможна функция Push-Pull.Вставные муфты обеспечивают быстрое соединение.
Der angegebene Betriebsdruck bezieht sich nur auf die Kupplung und ist abh?ngig von den gew?hlten Anschlussarten.
Другие значения давления и температуры по запросу.
DN = номинальный диаметр, номинальный внутренний диаметр
SF подсоед. = коэффициент безопасности в подсоединенном состоянии
Варианты изделия

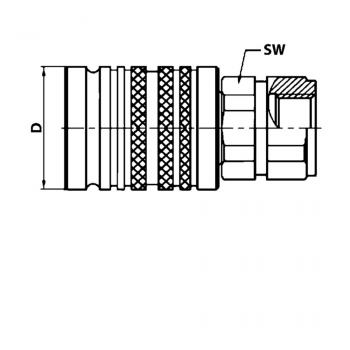

| Наименование | DN | Рабочее давление | SW | D | Типоразмер | Подробности |
| SKM 04 IR 1 | 4 | 300 bar | 19 mm | 26 mm | 1 | Подробнее |
| SKM 06 IR 1 | 6 | 250 bar | 19 mm | 26 mm | 1 | Подробнее |
| SKM 10 IR 2 | 10 | 250 bar | 22 mm | 31 mm | 2 | Подробнее |
| SKM 10 IR 3 | 10 | 225 bar | 27 mm | 38 mm | 3 | Подробнее |
| SKM 13 IR 3 | 12 | 225 bar | 27 mm | 38 mm | 3 | Подробнее |
| SKM 20 IR 4 | 19 | 225 bar | 36 mm | 46 mm | 4 | Подробнее |
| SKM 20 IR 5 | 19 | 225 bar | 41 mm | 54 mm | 5 | Подробнее |
| SKM 25 IR 5 | 25 | 225 bar | 41 mm | 54 mm | 5 | Подробнее |
