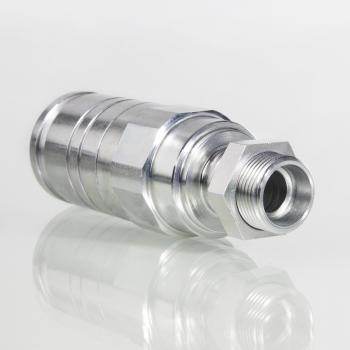

SKMS 10 HL 3 AGRAR
Втулка вставной муфты (переборочное соединение)
Описание продукта
| DN | 10 |
| L1 | 112.5 mm |
| L2 | 30 mm |
| SW | 38 mm |
| D | 38 mm |
| Для наружного трубы | 12 mm |
| Серия | L |
| Типоразмер | 3 |
| Соединительная резьба | M 18x1,5 |
| SF подсоед | 4 |
Свойства
| Область применения | Сельскохозяйственная техника Промышленность |
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Дополнительный признак | Незначительная потеря давления Блок клапанов для интенсивного расхода Механическая система фиксации Двухтактное возвратно-поступательное действие взаимозаменяемый с Parker RSD 501 Возможность соединения под давлением |
| Материал | Сталь |
| Норма | ISO 7241 серия A |
| Рабочее давление | макс. 250 бар |
| Область температур | от -30 °C до +100 °C |
| Модель | Муфта с переборочным соединением |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | Внутренний конус 24° |
| Объемный поток | макс. 240 л/мин в сочетании с SKS-Agrar |
- Указания
- Описание
- Дополнительная информация
- Zubehr gehrt zu
Для стандартных резьбовых соединений при определении рабочего давления следует принимать во внимание максимально допустимое рабочее давление соединения.
Вновь разработанная однозахватная соединительная втулка может соединяться при полном рабочем давлении со штепселем соединительной муфты. Дополнительными преимуществами являются функция аварийного отсоединения и малое усилие подсоединения и отсоединения.
Муфта Agrar превосходит требования ISO 7241-1 Серия A и ISO 5675 для сельскохозяйственного использования и бескомпромиссен для достижения максимальной производительности. Система штекеров и муфт Agrar достигает максимального объемного расхода 240 литров в минуту – это максимум. Использование в мощных тракторах и навесном оборудовании (например, в самосвалах) теперь является безопасным. Соединительная муфта доступна в двух разных вариантах по длине и таким образом совместима с монтажными муфтами, имеющимся на рынке.
DN = номинальный диаметр, номинальный внутренний диаметр
SF подсоед. = коэффициент безопасности в подсоединенном состоянии
