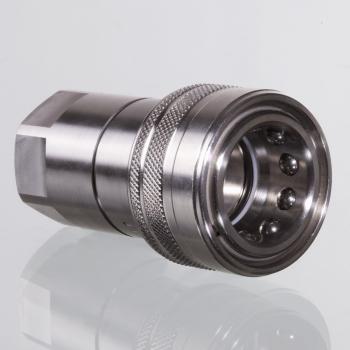

SKM IR SN72 VA

Втулка вставной муфты

Область применения:

Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.

Соединение 1:

Внутренняя резьба BSP, цилиндрическая

Материал:

нержавеющая сталь

Норма:

ISO 7241 серия B

Свойства

Область применения	Общие случаи применения, например, в промышленности, строительном оборудовании, сельскохозяйственной технике и т.д.
Соединение 1	Внутренняя резьба BSP, цилиндрическая
Материал	нержавеющая сталь
Норма	ISO 7241 серия B
Модель	Snap-tite, серия 72

Вставные муфты обеспечивают быстрое соединение.

Der angegebene Betriebsdruck bezieht sich nur auf die Kupplung und ist abh?ngig von den gew?hlten Anschlussarten.

Другие значения давления и температуры по запросу.

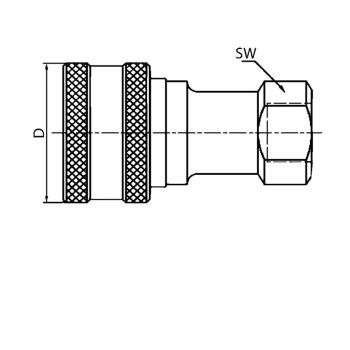

DN = номинальный диаметр, номинальный внутренний диаметр SW = размер под ключ SF подсоед. = коэффициент безопасности в подсоединенном состоянии

Варианты изделия

Наименование	DN	Рабочее давление	D1	SW	Соединительная резьба	Подробности
SKM 04 IR SN72 VA	4	280 bar	23 mm	17 mm	G 1/8" -28	Подробнее
SKM 06 IR SN72 VA	6	380 bar	28 mm	19 mm	G 1/4" -19	Подробнее
SKM 10 IR SN72 VA	10	260 bar	35 mm	22 mm	G 3/8" -19	Подробнее
SKM 13 IR SN72 VA	12	260 bar	44 mm	27 mm	G 1/2" -14	Подробнее
SKM 20 IR SN72 VA	19	210 bar	52 mm	34 mm	G 3/4" -14	Подробнее
SKM 25 IR SN72 VA	25	210 bar	60 mm	41 mm	G 1" -11	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
