K-L-STECKVER L DREH AG OR

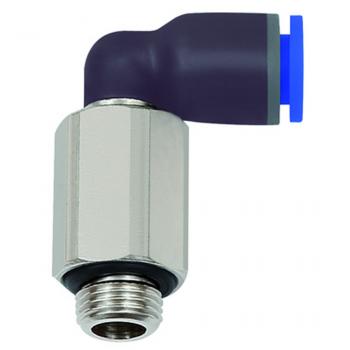

Male elbows, long, swivel type, parallel male thread with O-ring

Область применения:

Air, vacuum

Рабочие среды:

Compressed air and all gases or liquids that are compatible with the materials

Материал:

Plastic, Nickel plated brass

Рабочее давление:

Max. 15 bar, coarse vacuum

Свойства

Область применения	Air, vacuum
Рабочие среды	Compressed air and all gases or liquids that are compatible with the materials
Материал	Plastic, Nickel plated brass
Рабочее давление	Max. 15 bar, coarse vacuum
Область температур	-20 °C to +80 °C
рекомендуемые шланги	PU or PA (nylon)
Уплотнительная поверхность	Parallel version: O-ring in housing
Прижимное кольцо	Plastic

Указания
Описание

Прочие данные только по запросу.

Push-in fittings series manufactured in plastic and nickel-plated brass. All parts are suitable for use with hoses, tubes or pipes made of plastic and copper.

Варианты изделия

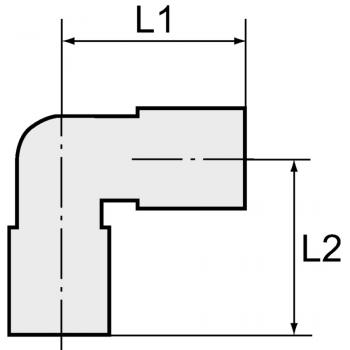

Наименование	для наружного шланга	L1	L2	SW	Резьба	Подробности
K- 07 40 01 76	4 mm	18.8 mm	32.5 mm	8 mm	M 5	Подробнее
K- 07 40 01 77	6 mm	20 mm	33.5 mm	8 mm	M 5	Подробнее
K- 07 40 01 90	4 mm	18.8 mm	30.5 mm	14 mm	G 1/8	Подробнее
K- 07 40 01 91	6 mm	20 mm	31.5 mm	14 mm	G 1/8	Подробнее
K- 07 40 01 92	8 mm	22.5 mm	37.8 mm	14 mm	G 1/8	Подробнее
K- 07 40 01 88	10 mm	26.9 mm	45.4 mm	17 mm	G 1/8	Подробнее
K- 07 40 01 89	12 mm	28.5 mm	46.9 mm	17 mm	G 1/8	Подробнее
K- 07 40 01 85	4 mm	18.8 mm	30.5 mm	17 mm	G 1/4	Подробнее
K- 07 40 01 86	6 mm	20 mm	31.5 mm	17 mm	G 1/4	Подробнее
K- 07 40 01 87	8 mm	22.5 mm	33.8 mm	17 mm	G 1/4	Подробнее
K- 07 40 01 83	10 mm	26.9 mm	46.4 mm	17 mm	G 1/4	Подробнее
K- 07 40 01 84	12 mm	28.5 mm	47.9 mm	17 mm	G 1/4	Подробнее
K- 07 40 01 96	6 mm	20 mm	32.6 mm	20 mm	G 3/8	Подробнее
K- 07 40 01 97	8 mm	22.5 mm	34.9 mm	20 mm	G 3/8	Подробнее
K- 07 40 01 93	10 mm	26.9 mm	43.4 mm	20 mm	G 3/8	Подробнее
K- 07 40 01 94	12 mm	28.5 mm	44.9 mm	20 mm	G 3/8	Подробнее
K- 07 40 01 95	16 mm	33.5 mm	58.2 mm	20 mm	G 3/8	Подробнее
K- 07 40 01 81	6 mm	20 mm	33.3 mm	24 mm	G 1/2	Подробнее
K- 07 40 01 82	8 mm	22.5 mm	37.3 mm	24 mm	G 1/2	Подробнее
K- 07 40 01 78	10 mm	26.9 mm	45.3 mm	24 mm	G 1/2	Подробнее
K- 07 40 01 79	12 mm	28.5 mm	46.8 mm	24 mm	G 1/2	Подробнее
K- 07 40 01 80	16 mm	33.5 mm	54.9 mm	24 mm	G 1/2	Подробнее
