K 420-03 - K 420-84

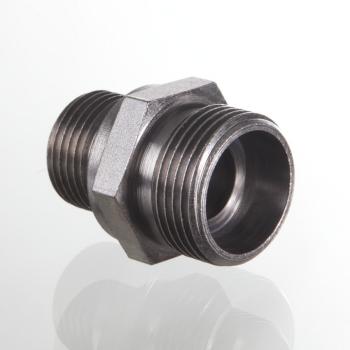

Ввертный штуцер

Соединение 1:

Метрическая наружная резьба, коническая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Материал:

Сталь

Норма:

DIN 3852

Свойства

Соединение 1	Метрическая наружная резьба, коническая
Соединение 2	Метрическая наружная резьба, цилиндрическая
Материал	Сталь
Норма	DIN 3852
Модель	Ввертный штуцер
Защита поверхности	Гальваническое покрытие
Конструкция	прямые
Форма уплотнения 1	Внутренний конус 24°
Форма уплотнения 2	Форма А

Zubehr gehrt zu

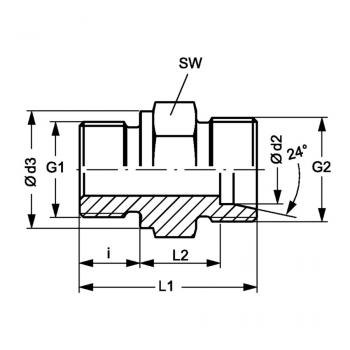

? d2 = наружный диаметр трубы SW = размер под ключ

Варианты изделия

Наименование	G1	G2	L1	SW	i1	Подробности
K 420-71	M 22 x 1.5	M 22 x 1.5	53 mm	27 mm	12 mm	Подробнее
K 420-03	M 12 x 1,5	M 14 x 1.5	29 mm	17 mm		Подробнее
K 420-14	M 22 x 1.5	R 3/8" K	30 mm	24 mm	12 mm	Подробнее
K 420-72	M 22 x 1.5	M 14 x 1.5	55 mm	27 mm	10 mm	Подробнее
K 420-19	M 22 x 1.5	M 12 x 1,5	38 mm	22 mm	12 mm	Подробнее
K 420-15	M 22 x 1.5	1/4" -18 NPT	33 mm	24 mm	12 mm	Подробнее
K 420-04	M 12 x 1,5	M 16 x 1.5	30 mm	17 mm		Подробнее
K 420-75	M 26 x 1,5	M 22 x 1.5	53 mm	27 mm	12 mm	Подробнее
K 420-23	M 22 x 1.5	M 14 x 1.5	38 mm	22 mm	12 mm	Подробнее
K 420-86	M 22 x 1.5	M 18 x 1,5	56 mm	27 mm	11 mm	Подробнее
K 420-58	M 22 x 1.5	R 1/4" K	30 mm	24 mm	12 mm	Подробнее
K 420-22	M 20 x 1.5	3/8" -18 NPT	33 mm	24 mm	12 mm	Подробнее
K 420-11	M 22 x 1.5	G 3/4" -14	37 mm	32 mm	12 mm	Подробнее
K 420-05	M 14 x 1.5	M 14 x 1.5	29 mm	19 mm		Подробнее
K 420-06	M 14 x 1.5	M 16 x 1.5	30 mm	19 mm		Подробнее
K 420-18	M 18 x 1,5	M 14 x 1.5	30.5 mm	24 mm		Подробнее
K 420-25	M 16 x 1.5	M 16 x 1.5	31.5 mm	22 mm		Подробнее
K 420-26	M 12 x 1,5	M 12 x 1,5	29 mm	17 mm		Подробнее
K 420-27	M 14 x 1.5	M 12 x 1,5	29 mm	19 mm		Подробнее
K 420-37	M 18 x 1,5	M 16 x 1.5	31.5 mm	24 mm		Подробнее
K 420-39	M 22 x 1.5	M 26 x 1,5	36 mm	27 mm		Подробнее
K 420-44	M 16 x 1.5	M 22 x 1.5	32.5 mm	24 mm		Подробнее
K 420-45	M 18 x 1,5	M 22 x 1.5	32.5 mm	24 mm		Подробнее
K 420-47	M 22 x 1.5	M 22 x 1.5	36 mm	27 mm		Подробнее
K 420-57	M 16 x 1.5	M 12 x 1,5	30.5 mm	22 mm		Подробнее
K 420-82	M 16 x 1.5	M 18 x 1,5	31.5 mm	22 mm		Подробнее
K 420-84	M 18 x 1,5	M 18 x 1,5	31.5 mm	24 mm		Подробнее
