K 430-68 - K 430-89

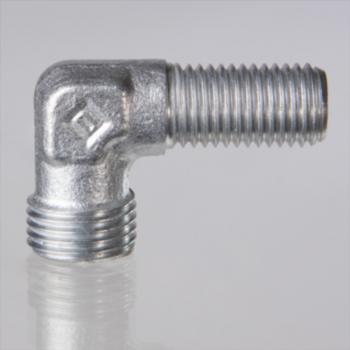

Переборочное резьбовое соединение с ввертным штуцером
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Материал:
Сталь
Модель:
для крепления переборочной стенки
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | для крепления переборочной стенки |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Внутренний конус 24° |
| Форма уплотнения 2 | Стыковые исполнения |
- Zubehr gehrt zu
? d2 = наружный диаметр трубы
SW = размер под ключ
Варианты изделия
| Наименование | G1 | G2 | L1 | L2 | SW | Подробности |
| K 430-68 | M 12 x 1,5 | M 12 x 1,5 | 19 mm | 31 mm | 12 mm | Подробнее |
| K 430-70 | M 18 x 1,5 | M 22 x 1.5 | 24 mm | 40 mm | 17 mm | Подробнее |
| K 430-71 | M 14 x 1.5 | M 22 x 1.5 | 24 mm | 38 mm | 17 mm | Подробнее |
| K 430-87 | M 18 x 1,5 | M 16 x 1.5 | 24 mm | 40 mm | 17 mm | Подробнее |
| K 430-88 | M 16 x 1.5 | M 16 x 1.5 | 24 mm | 40 mm | 14 mm | Подробнее |
