K-WTEH 3-TLG PC H ABLV STANDARD
Service units with polycarbonate bowl and semi-automatic drain valve
Уплотнение:
Нитрильный каучук
Температура среды:
Max. 60 °C
Корпус:
Die-cast zinc / Aluminium, painted silver
Температура окружающей среды:
Max. 60 °C
Свойства
| Уплотнение | Нитрильный каучук |
| Температура среды | Max. 60 °C |
| Корпус | Die-cast zinc / Aluminium, painted silver |
| Температура окружающей среды | Max. 60 °C |
| Измерение расхода воздуха | At P1 = 8 bar, P2 = 6 bar and pressure drop ?p = 1 bar |
| Входное давление | Max. 16 bar (polycarbonate bowl / bowl guard), Max. 25 bar (metal bowl) |
| Капельная насадка | PA (polycarbonate bowl), Zinc-glass-NBR (metal bowl) |
| Размер пор в фильтрующем элементе | 5 µm (G 1/4 / G 3/8 / G 1/2), 40 µm (G 3/8 / G 3/4 / G 1 / G 1 1/4 / G 1 1/2) |
| Диапазон регулирования | 0.5 to 10 bar (polycarbonate bowl / bowl guard)0.5 to 16 bar (metal bowl) |
- Описание
- Дополнительная информация
- Zubehr gehrt zu

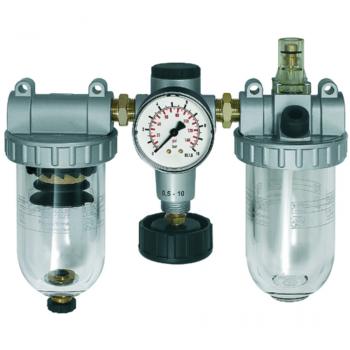

Three-piece service units consisting of a reversible diaphragm pressure regulator, independent of inlet pressure, with self-relieving design, centrifugal separator and proportional lubricator.
User manual on request
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия

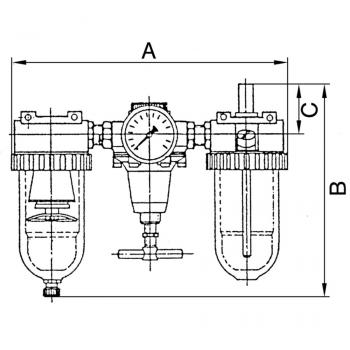

| Наименование | DN | C | B | A | Резьба | Подробности |
| K- 07 25 14 49 | 6 | 51 mm | 182,6 mm | 172 mm | G 1/4 | Подробнее |
| K- 07 25 14 56 | 6 | 51 mm | 182,6 mm | 185 mm | G 3/8 | Подробнее |
| K- 07 25 14 59 | 6 | 51 mm | 196,7 mm | 232 mm | G 3/8 | Подробнее |
| K- 07 25 14 62 | 15 | 55 mm | 223,4 mm | 259 mm | G 1/2 | Подробнее |
| K- 07 25 14 65 | 20 | 58 mm | 227,9 mm | 302 mm | G 3/4 | Подробнее |
| K- 07 25 14 68 | 25 | 58 mm | 227,9 mm | 302 mm | G 1 | Подробнее |
| K- 07 25 14 71 | 25 | 70 mm | 313,4 mm | 395 mm | G 1 1/4 | Подробнее |
| K- 07 25 14 74 | 35 | 70 mm | 313,4 mm | 395 mm | G 1 1/2 | Подробнее |
