K-WTEH 2-TLG MET SICH TROPF MULTIFI

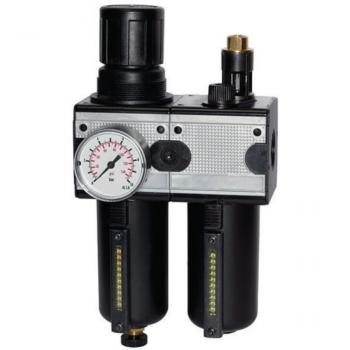

Service units, 2-piece with metal bowl and sight glass, metal sight dome
Уплотнение:
Нитрильный каучук
Температура среды:
Max. 60 °C
Корпус:
Die-cast zinc, Aluminium for G 1 variant
Температура окружающей среды:
Max. 60 °C
Свойства
| Уплотнение | Нитрильный каучук |
| Температура среды | Max. 60 °C |
| Корпус | Die-cast zinc, Aluminium for G 1 variant |
| Температура окружающей среды | Max. 60 °C |
| Измерение расхода воздуха | At P1 = 8 bar, P2 = 6 bar and pressure drop ?p = 1 bar |
| Входное давление | Max. 16 bar (polycarbonate bowl), Max. 20 bar (metal bowl) |
| Капельная насадка | PA (polycarbonate bowl), Zinc-glass-NBR (metal bowl) |
| Размер пор в фильтрующем элементе | 5 µm (BG 1 / BG 2), 40 µm (BG 3) |
| Пружинная крышка | POM-brass |
| Drain valve | Semi-automatic |
- Указания
- Описание
- Дополнительная информация
- Указание по заказу
- Zubehr gehrt zu
Прочие данные только по запросу.
Two-piece service units consisting of a reversible diaphragm pressure regulator, independent of inlet pressure, with self-relieving design, combined with a centrifugal separator and a proportional lubricator.
1500 l/min: P1: 10 bar, P2: 7 bar, ?p ? 0.1 bar.
2-piece service units are also available in other control ranges (0.1 - 3 bar, 0.2 - 6 bar and 0.5 - 16 bar) and in lockable version. Please ask for more information.
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия

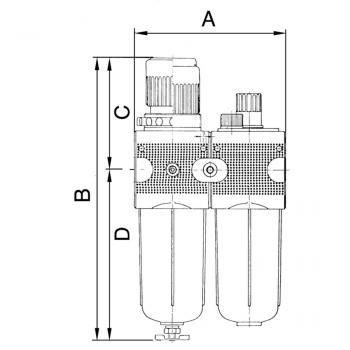

| Наименование | DN | D | C | B | A | Подробности |
| K- 07 25 01 30 | 6 | 129 mm | 67 mm | 196,0 mm | 93 mm | Подробнее |
| K- 07 25 01 33 | 10 | 129 mm | 67 mm | 196,0 mm | 93 mm | Подробнее |
| K- 07 25 01 36 | 15 | 151 mm | 97 mm | 248,0 mm | 136 mm | Подробнее |
| K- 07 25 01 39 | 20 | 151 mm | 97 mm | 248,0 mm | 136 mm | Подробнее |
| K- 07 25 01 42 | 25 | 257 mm | 128 mm | 385,0 mm | 200 mm | Подробнее |
