K-DV SCHNVERSCHR B RAENDEL

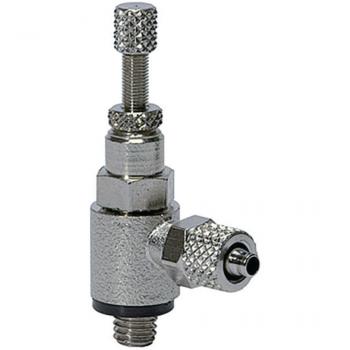

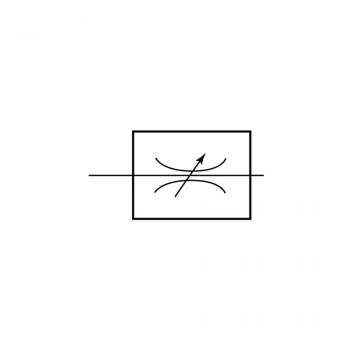

Bidirectional flow control valves, air restriction at both ends (»B«), quick-lock screw fitting

Рабочее давление:

макс. 10 бар

Область температур:

0 °C to +70 °C

Внутренние детали:

Brass with a bare metal surface

Полый винт поворотный рычаг регулировочный винт:

Nickel-plated brass

Свойства

Рабочее давление	макс. 10 бар
Область температур	0 °C to +70 °C
Внутренние детали	Brass with a bare metal surface
Полый винт поворотный рычаг регулировочный винт	Nickel-plated brass
Уплотнения неотделимые	Polyamide (glass fibre-reinforced)

Указания
Описание
Дополнительная информация

Прочие данные только по запросу.

For regulation of a cylinder piston speed at both ends and control of flow rates. Designed as a banjo-type valve with a hollow bolt and ring piece for mounting directly.
On the version with a knurled screw, the set volumetric flow rate can be locked with the hexagon nut to obtain a fixed setting.

NBR lip seal O-ring

Варианты изделия

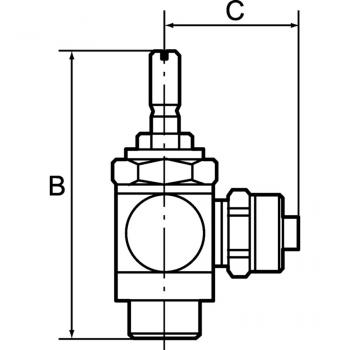

Наименование	SW	C	B	Для шланга	Резьба	Подробности
K- 07 15 04 90	8 mm	18 mm	38.9 mm	4 mm / 2,5 mm	M 5	Подробнее
K- 07 15 04 91	8 mm	19 mm	38.9 mm	5 mm / 3 mm	M 5	Подробнее
K- 07 15 04 92	8 mm	19 mm	38.9 mm	6 mm / 4 mm	M 5	Подробнее
K- 07 15 04 98	14 mm	23 mm	42 mm	5 mm / 3 mm	G 1/8	Подробнее
K- 07 15 04 99	14 mm	25 mm	42 mm	6 mm / 4 mm	G 1/8	Подробнее
K- 07 15 05 00	14 mm	25 mm	42 mm	8 mm / 6 mm	G 1/8	Подробнее
K- 07 15 04 95	17 mm	26.5 mm	51 mm	6 mm / 4 mm	G 1/4	Подробнее
K- 07 15 04 96	17 mm	27.5 mm	51 mm	8 mm / 6 mm	G 1/4	Подробнее
K- 07 15 04 94	17 mm	28.5 mm	51 mm	10 mm / 8 mm	G 1/4	Подробнее
