K-DV SCHNVERSCHR B SCHLITZ

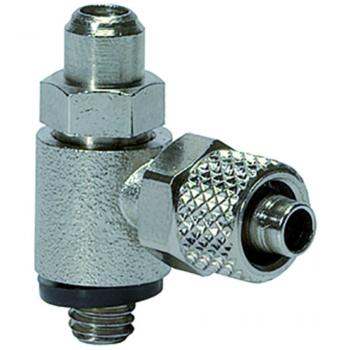

Bidirectional flow control valves, air restriction at both ends (»B«), quick-lock screw fitting

Рабочее давление:

макс. 10 бар

Область температур:

0 °C to +70 °C

Внутренние детали:

Brass with a bare metal surface

Полый винт поворотный рычаг регулировочный винт:

Nickel-plated brass

Свойства

Рабочее давление	макс. 10 бар
Область температур	0 °C to +70 °C
Внутренние детали	Brass with a bare metal surface
Полый винт поворотный рычаг регулировочный винт	Nickel-plated brass
Уплотнения неотделимые	Polyamide (glass fibre-reinforced)

Указания
Описание
Дополнительная информация

Прочие данные только по запросу.

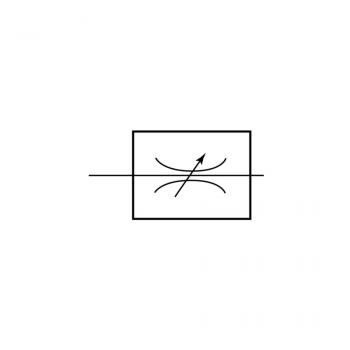

For regulation of a cylinder piston speed at both ends and control of flow rates. Designed as a banjo-type valve with a hollow bolt and ring piece for mounting directly. Compact type of construction, also ideal where space is restricted.

NBR lip seal O-ring

Варианты изделия

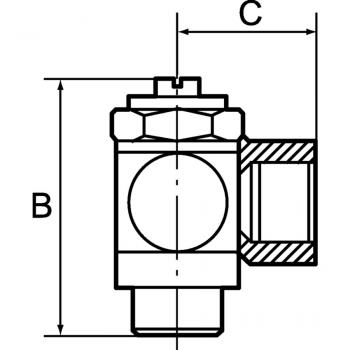

Наименование	SW	C	B	Для шланга	Резьба	Подробности
K- 07 15 05 50	8 mm	18 mm	24.5 mm	4 mm / 2,5 mm	M 5	Подробнее
K- 07 15 05 51	8 mm	19 mm	24.5 mm	5 mm / 3 mm	M 5	Подробнее
K- 07 15 05 52	8 mm	19 mm	24.5 mm	6 mm / 4 mm	M 5	Подробнее
K- 07 15 05 59	14 mm	23 mm	32 mm	5 mm / 3 mm	G 1/8	Подробнее
K- 07 15 05 60	14 mm	25 mm	32 mm	6 mm / 4 mm	G 1/8	Подробнее
K- 07 15 05 61	14 mm	25 mm	32 mm	8 mm / 6 mm	G 1/8	Подробнее
K- 07 15 05 56	17 mm	26.5 mm	40 mm	6 mm / 4 mm	G 1/4	Подробнее
K- 07 15 05 57	17 mm	27.5 mm	40 mm	8 mm / 6 mm	G 1/4	Подробнее
K- 07 15 05 55	17 mm	28.5 mm	40 mm	10 mm / 8 mm	G 1/4	Подробнее
K- 07 15 05 62	20 mm	30.5 mm	50 mm	10 mm / 8 mm	G 3/8	Подробнее
