K-DRV SCHNVERSCHR V SCHLITZ

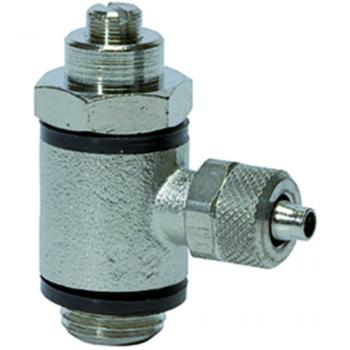

Unidirectional flow control valves, incoming air restriction (»V«), quick-lock screw fitting

Рабочее давление:

макс. 10 бар

Область температур:

0 °C to +70 °C

Внутренние детали:

Brass with a bare metal surface

Полый винт поворотный рычаг регулировочный винт:

Nickel-plated brass

Свойства

Рабочее давление	макс. 10 бар
Область температур	0 °C to +70 °C
Внутренние детали	Brass with a bare metal surface
Полый винт поворотный рычаг регулировочный винт	Nickel-plated brass
Уплотнения неотделимые	Polyamide (glass fibre-reinforced)

Указания
Описание
Дополнительная информация

Прочие данные только по запросу.

For fine regulation of a cylinder piston speed in the forward and return motion and precise control of flow rates. Designed as a banjo-type valve with a hollow bolt and ring piece. Can be screwed directly onto the valve or cylinder to restrict the incoming air. Compact type of construction, also ideal where space is restricted.

NBR lip seal O-ring

Варианты изделия

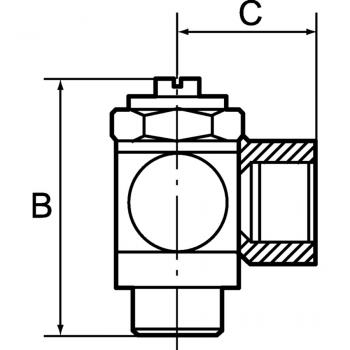

Наименование	SW	C	B	Для шланга	Резьба	Подробности
K- 07 15 05 63	8 mm	18 mm	24.5 mm	4 mm / 2,5 mm	M 5	Подробнее
K- 07 15 05 64	8 mm	19 mm	24.5 mm	5 mm / 3 mm	M 5	Подробнее
K- 07 15 05 65	8 mm	19 mm	24.5 mm	6 mm / 4 mm	M 5	Подробнее
K- 07 15 05 71	14 mm	23 mm	32 mm	5 mm / 3 mm	G 1/8	Подробнее
K- 07 15 05 72	14 mm	25 mm	32 mm	6 mm / 4 mm	G 1/8	Подробнее
K- 07 15 05 73	14 mm	25 mm	32 mm	8 mm / 6 mm	G 1/8	Подробнее
K- 07 15 05 68	17 mm	26.5 mm	40 mm	6 mm / 4 mm	G 1/4	Подробнее
K- 07 15 05 69	17 mm	27.5 mm	40 mm	8 mm / 6 mm	G 1/4	Подробнее
K- 07 15 05 67	17 mm	28.5 mm	40 mm	10 mm / 8 mm	G 1/4	Подробнее
K- 07 15 05 74	20 mm	30.5 mm	50 mm	10 mm / 8 mm	G 3/8	Подробнее
