K-ZFL VENTILINSEL HDM

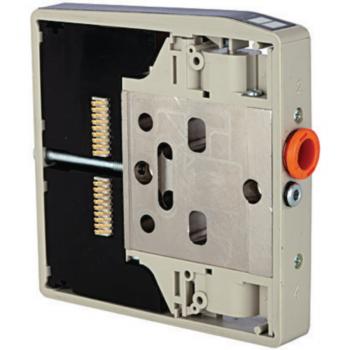

Intermediate plates for HDM valve terminal
Рабочие среды:
Filtered, unlubricated or lubricated compressed air. If lubrication is used, it must be continuous.
Рабочее давление:
Max. vacuum 10 bar (external pilots), 3 to 7 bar (internal pilots as standard)
Область температур:
-10 °C to +60 °C
Степень защиты:
IP 65
Свойства
| Рабочие среды | Filtered, unlubricated or lubricated compressed air. If lubrication is used, it must be continuous. |
| Рабочее давление | Max. vacuum 10 bar (external pilots), 3 to 7 bar (internal pilots as standard) |
| Область температур | -10 °C to +60 °C |
| Степень защиты | IP 65 |
| Управляющее давление | 3 - 7 bar |
| Потребляемая мощность | 0.6 W per pilot |
| Расход | 200 Nl/min (? 4), 500 Nl/min (? 6), 800 Nl/min (? 8) |
- Указания
- Описание
- Дополнительная информация
Прочие данные только по запросу.
These compact valve terminals, with a maximum flow rate of 800 Nl/min, can be individually adapted to the specific conditions of each application thanks tot he wide range of functions and various input and intermediate plates.Since each valve terminal is a customer-specific combination of a series of individual elements, the catalogue only lists the available input, intermediate and end plates as well as the different valve discs and the 25-pin multi-pole connectors.
Important: The scope of supply does not include a connector. Please order separately.Max. 16 (e.g. 16 spring return valves) working pressure.Manual control Latching (bistable), Monostable (non-latching) version also available on request
Варианты изделия
| Наименование | Подробности |
| K- 07 15 22 51 | Подробнее |
| K- 07 15 22 52 | Подробнее |
| K- 07 15 22 44 | Подробнее |
