Каталог Резьбовые трубные соединения ISO 8434-1 Концевые детали Глухой штуцер XVHL VA / XVHS VA

XVHL VA / XVHS VA

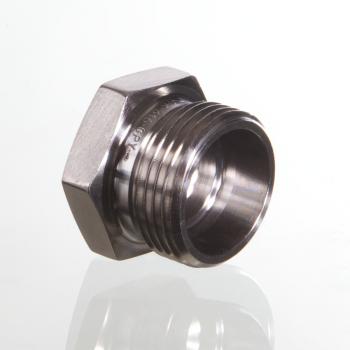

Глухой штуцер

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Материал:

нержавеющая сталь

Норма:

DIN 2353 ISO 8434-1

Модель:

Глухой штуцер

Свойства

Соединение 1	Метрическая наружная резьба, цилиндрическая
Материал	нержавеющая сталь
Норма	DIN 2353 ISO 8434-1
Модель	Глухой штуцер
Конструкция	прямые
Форма уплотнения 1	Внутренний конус 24°

Указания
Zubehr gehrt zu
Комплект поставки

Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

Серия: LL = очень легкая L = легкая S = тяжелая PN = номинальное давление PB = макс. рабочее давление ? d2 = наружный диаметр трубы

Штуцер (без накидной гайки и режущего кольца)

Варианты изделия

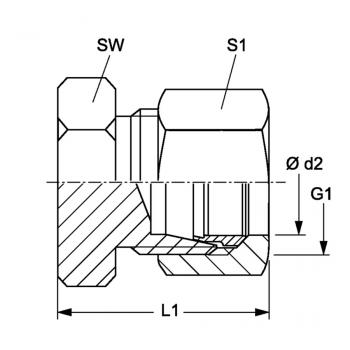

Наименование	G1	S1	L1	SW	d2	Подробности
XVHL NW 04 VA	M 12 x 1,5	14	22 mm	12 mm	6 mm	Подробнее
XVHL NW 06 VA	M 14 x 1.5	17	23 mm	14 mm	8 mm	Подробнее
XVHL NW 08 VA	M 16 x 1.5	19	24 mm	17 mm	10 mm	Подробнее
XVHL NW 10 VA	M 18 x 1,5	22	25 mm	19 mm	12 mm	Подробнее
XVHL NW 13 VA	M 22 x 1.5	27	26 mm	24 mm	15 mm	Подробнее
XVHL NW 16 VA	M 26 x 1,5	32	28 mm	27 mm	18 mm	Подробнее
XVHL NW 20 VA	M 30 x 2	36	30 mm	32 mm	22 mm	Подробнее
XVHL NW 25 VA	M 36 x 2	41	31 mm	41 mm	28 mm	Подробнее
XVHL NW 32 VA	M 45 x 2	50	36 mm	46 mm	35 mm	Подробнее
XVHL NW 40 VA	M 52 x 2	60	39 mm	55 mm	42 mm	Подробнее
XVHS NW 03 VA	M 14 x 1.5	17	26 mm	14 mm	6 mm	Подробнее
XVHS NW 04 VA	M 16 x 1.5	19	28 mm	17 mm	8 mm	Подробнее
XVHS NW 06 VA	M 18 x 1,5	22	29 mm	19 mm	10 mm	Подробнее
XVHS NW 08 VA	M 20 x 1.5	24	31 mm	22 mm	12 mm	Подробнее
XVHS NW 10 VA	M 22 x 1.5	27	34 mm	24 mm	14 mm	Подробнее
XVHS NW 13 VA	M 24 x 1.5	30	34 mm	27 mm	16 mm	Подробнее
XVHS NW 16 VA	M 30 x 2	36	39 mm	32 mm	20 mm	Подробнее
XVHS NW 20 VA	M 36 x 2	46	44 mm	41 mm	25 mm	Подробнее
XVHS NW 25 VA	M 42 x 2	50	47 mm	46 mm	30 mm	Подробнее
XVHS NW 32 VA	M 52 x 2	60	54 mm	55 mm	38 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
