XLR
Ввертное резьбовое соединение, L-образное
Соединение 1:
Наружная резьба BSP, цилиндрическая
Материал:
Сталь
Норма:
DIN 2353
Модель:
Ввертное резьбовое соединение
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Материал | Сталь |
| Норма | DIN 2353 |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | L-образная форма |
| Форма уплотнения 1 | Форма B |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

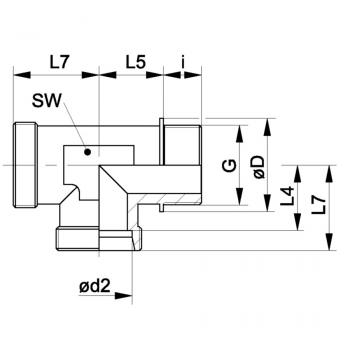

Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия
| Наименование | SW | d2 | D | Рабочее давление бар | G | Подробности |
| XLR NW 20 HL | 27 mm | 22 mm | 32 mm | PN 160 | G 3/4" -14 | Подробнее |
| XLR NW 25 HL | 36 mm | 28 mm | 39 mm | PN 160 | G 1" -11 | Подробнее |
| XLR NW 32 HL | 41 mm | 35 mm | 49 mm | PN 160 | G 1.1/4" -11 | Подробнее |
| XLR NW 40 HL | 50 mm | 42 mm | 55 mm | PN 160 | G 1.1/2" -11 | Подробнее |
| XLR NW 16 HS | 27 mm | 20 mm | 32 mm | PN 400 | G 3/4" -14 | Подробнее |
| XLR NW 20 HS | 36 mm | 25 mm | 39 mm | PN 400 | G 1" -11 | Подробнее |
| XLR NW 25 HS | 41 mm | 30 mm | 49 mm | PN 250 | G 1.1/4" -11 | Подробнее |
| XLR NW 32 HS | 50 mm | 38 mm | 55 mm | PN 250 | G 1.1/2" -11 | Подробнее |
