XLRK
Ввертное резьбовое соединение, L-образное
Соединение 1:
Наружная резьба BSPT, коническая
Материал:
Сталь
Норма:
DIN 2353
ISO 8434-1
Модель:
Ввертное резьбовое соединение
Свойства
| Соединение 1 | Наружная резьба BSPT, коническая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | L-образная форма |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

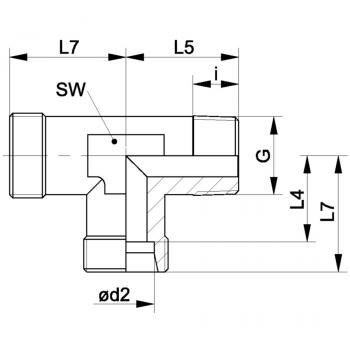

Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия
| Наименование | SW | d2 | Рабочее давление бар | G | Серия | Подробности |
| XLR 04 LL | 9 mm | 4 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR 05 LL | 9 mm | 5 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR 06 LL | 9 mm | 6 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR 08 LL | 12 mm | 8 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR NW 04 HL | 12 mm | 6 mm | PN 315 | R 1/8" K | L | Подробнее |
| XLR NW 06 HL | 12 mm | 8 mm | PN 315 | R 1/4" K | L | Подробнее |
| XLR NW 08 HL | 14 mm | 10 mm | PN 315 | R 1/4" K | L | Подробнее |
| XLR NW 10 HL | 17 mm | 12 mm | PN 315 | R 3/8" K | L | Подробнее |
| XLR NW 13 HL | 19 mm | 15 mm | PN 315 | R 1/2" K | L | Подробнее |
| XLR NW 16 HL | 24 mm | 18 mm | PN 315 | R 1/2" K | L | Подробнее |
| XLR NW 03 HS | 14 mm | 6 mm | PN 400 | R 1/4" K | S | Подробнее |
| XLR NW 04 HS | 17 mm | 8 mm | PN 400 | R 1/4" K | S | Подробнее |
| XLR NW 06 HS | 17 mm | 10 mm | PN 400 | R 3/8" K | S | Подробнее |
| XLR NW 08 HS | 19 mm | 12 mm | PN 400 | R 3/8" K | S | Подробнее |
| XLR NW 10 HS | 19 mm | 14 mm | PN 400 | R 1/2" K | S | Подробнее |
| XLR NW 13 HS | 24 mm | 16 mm | PN 400 | R 1/2" K | S | Подробнее |
